태양광 발전소에서는 다수의 실외 DC 케이블이 필수적입니다. 가혹한 환경 조건을 고려할 때 UV 방사선, 오존 노출, 심한 온도 변동 및 화학적 침식에 저항하는 케이블을 선택하는 것이 중요합니다. 일반 케이블은 이러한 환경에서 시간이 지남에 따라 깨지기 쉽고 절연이 분해되어 손상이 발생하고 단락 위험이 높아질 수 있습니다.

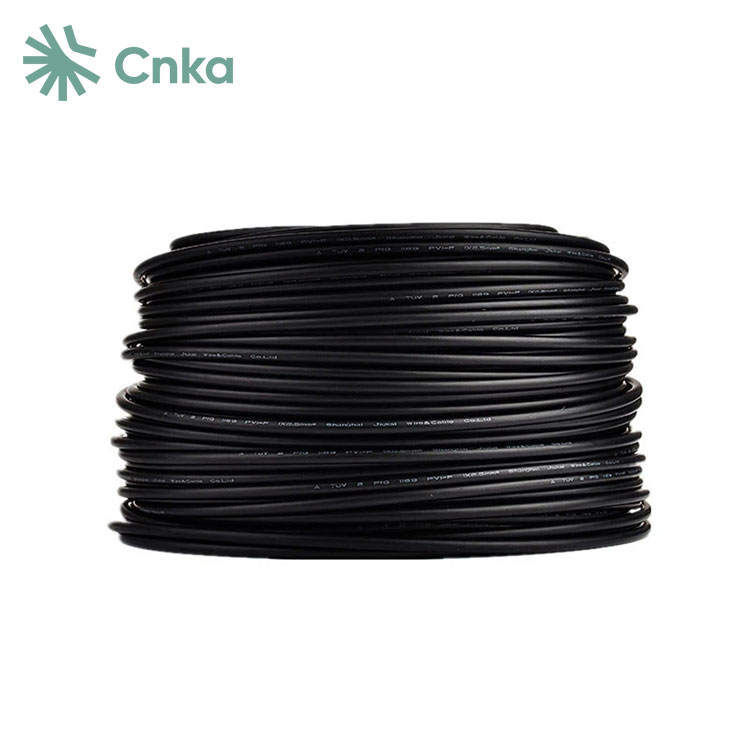

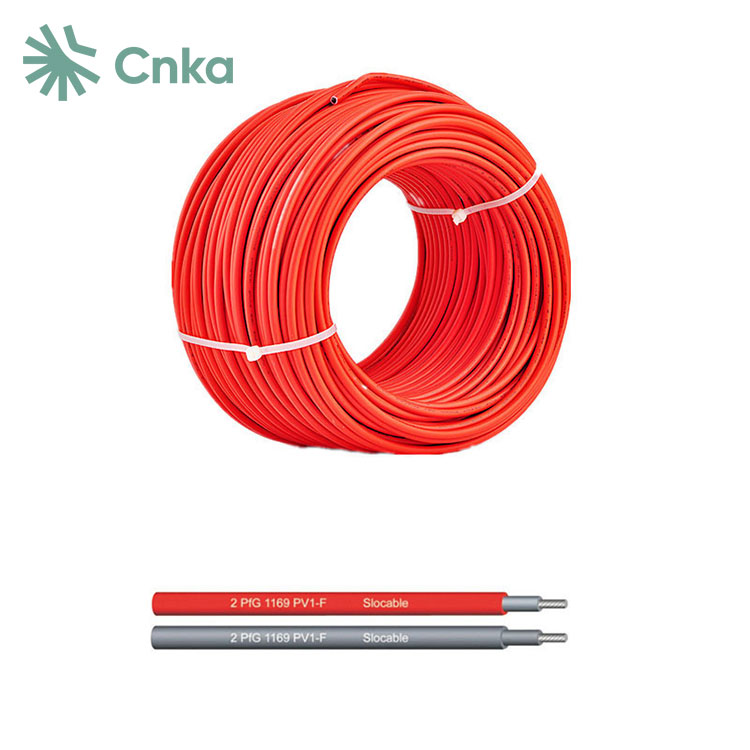

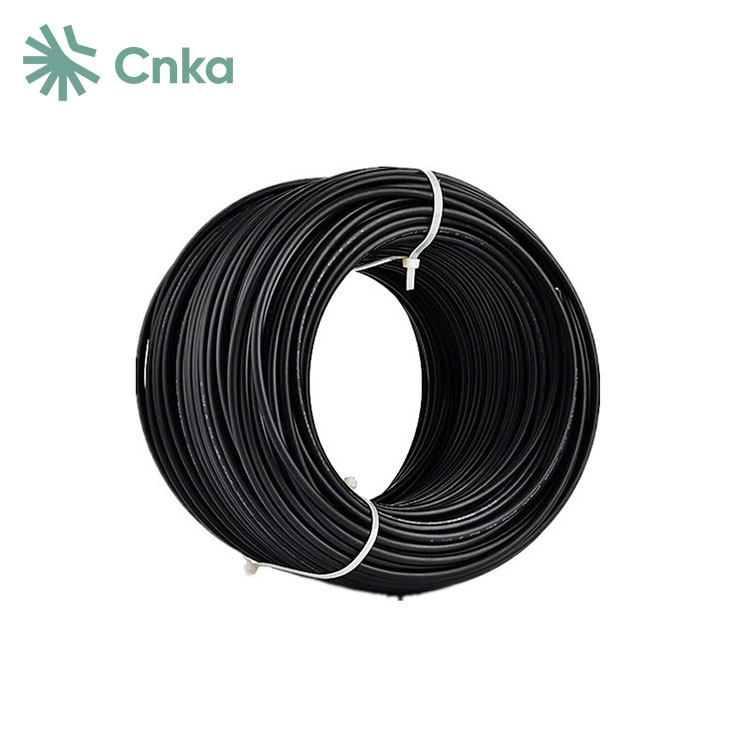

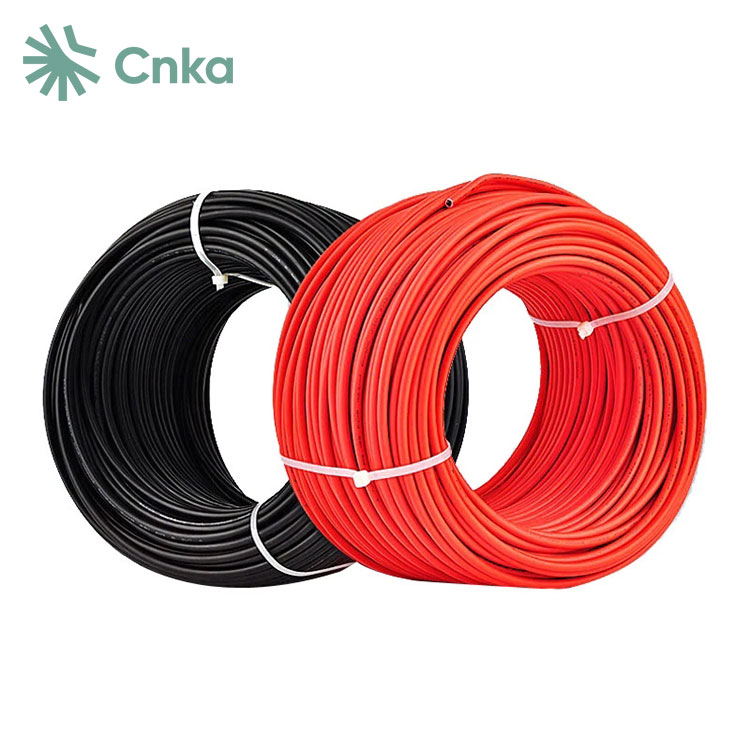

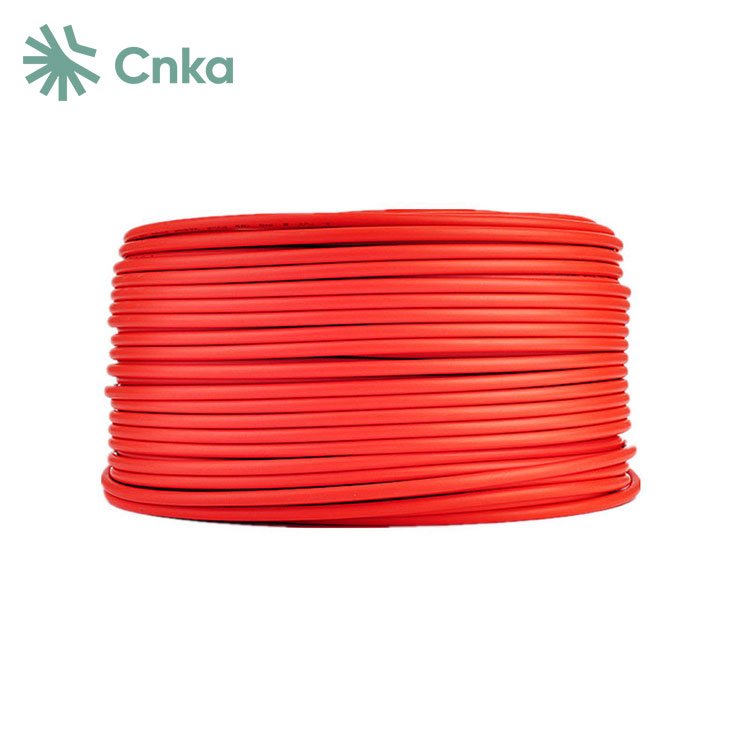

따라서 중국 공급업체 CNKA의 저가형 태양광 패널 PV 와이어를 사용하는 것이 중요합니다. 당사의 태양광 패널 PV 와이어는 탁월한 내후성, 자외선 차단 및 오존 침식 성능을 제공하며 광범위한 온도 변화를 견딜 수 있습니다.
|
유형 |
십자가 |
바닷가 |
지휘자 |
지휘자 |
밖의 |
정격 |
정격 |
|
mm² |
번호xø(mm) |
mm |
Ω/km |
mm |
VAC/DC |
A |
|
|
PV-1x2.5mm2 |
2.5 |
50×Φ0.25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4.0mm2 |
4.0 |
56×Φ0.3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6.0mm2 |
6.0 |
84xΦ0.3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
철사 |
클래스 5, 주석 도금 |
|
단열재 |
XLPE |
|
이중 절연 |
|
|
할로겐 프리 |
|
|
오일, 그리스, 산소에 대한 높은 저항성 |
|
|
그리고 오존 |
|
|
미생물 저항성 |
|
|
자외선 방지 |
|
|
높은 마모 및 마모 저항 |
|
|
다음에 따른 Flam 테스트 |
DIN EN 50265-2-1 UL1571(VW-1) |
|
최소 허용 굽힘 반경 |
5XD |
|
온도 범위 |
-40℃~+90℃ |
|
그림 물감 |
블랙/레드 |
1 EN 50396 표준 파트 8.1.3의 방법 B에 따라 테스트되었으며 탁월한 내오존성을 나타냅니다.
2 HD 605/A1 표준을 준수하여 뛰어난 내후성과 자외선 저항성을 보여줍니다.
3 암모니아에 대한 저항성을 나타냅니다.
4 오일 및 화학물질에 대한 탁월한 내성을 나타냅니다.
5 가혹한 사용 조건에 적합한 높은 내마모성을 갖추고 있습니다.
6 EN 60811-2-1 표준(옥살산 및 수산화나트륨 테스트)을 충족하여 강한 산 및 알칼리 저항성을 나타냅니다.
1. DC 케이블:
· 탠덤 케이블: 구성 요소 사이에 사용됩니다.
· 병렬 케이블: 스트링을 연결하고 스트링과 DC 배전함(결합기 상자) 사이를 연결합니다.
· DC 배전함에서 인버터까지의 케이블: DC 배전함을 인버터에 연결합니다.
이러한 DC 케이블은 일반적으로 옥외에 설치되며 습기, 햇빛 노출, 추위, 열 및 UV에 대한 저항성을 가져야 합니다. 특정 환경에서는 산이나 알칼리 같은 화학 물질에도 저항해야 합니다.
2. AC 케이블:
· 인버터에서 승압 변압기로 케이블 연결: 인버터를 승압 변압기에 연결합니다.
· 승압 변압기에서 배전 장치까지 연결 케이블: 승압 변압기를 배전 장치에 연결합니다.
· 배전 장치에서 전력망 또는 사용자로 케이블 연결: 배전 장치를 전력망 또는 최종 사용자에 연결합니다.
AC 케이블은 일반적으로 실내에 설치되며 표준 전원 케이블 요구 사항에 따라 선택할 수 있습니다.
