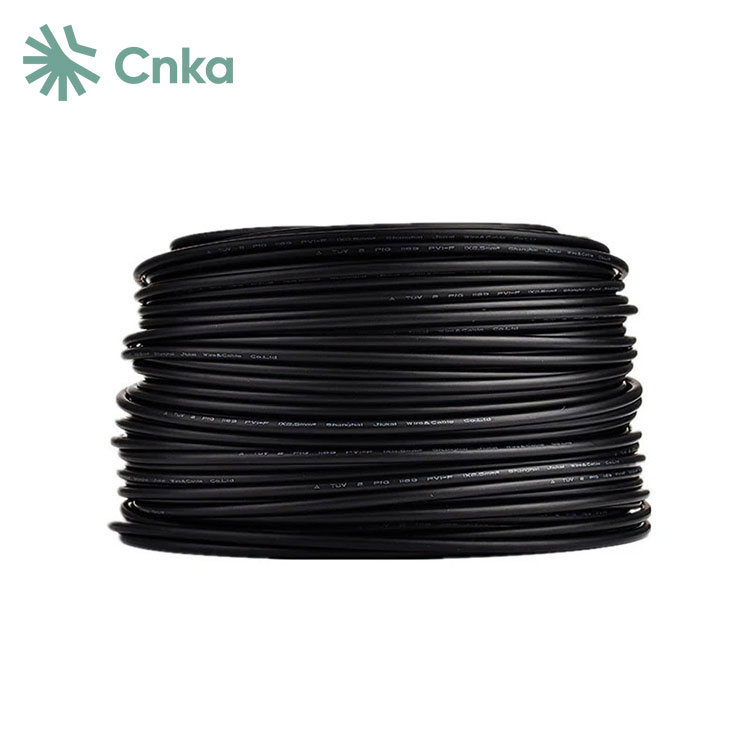

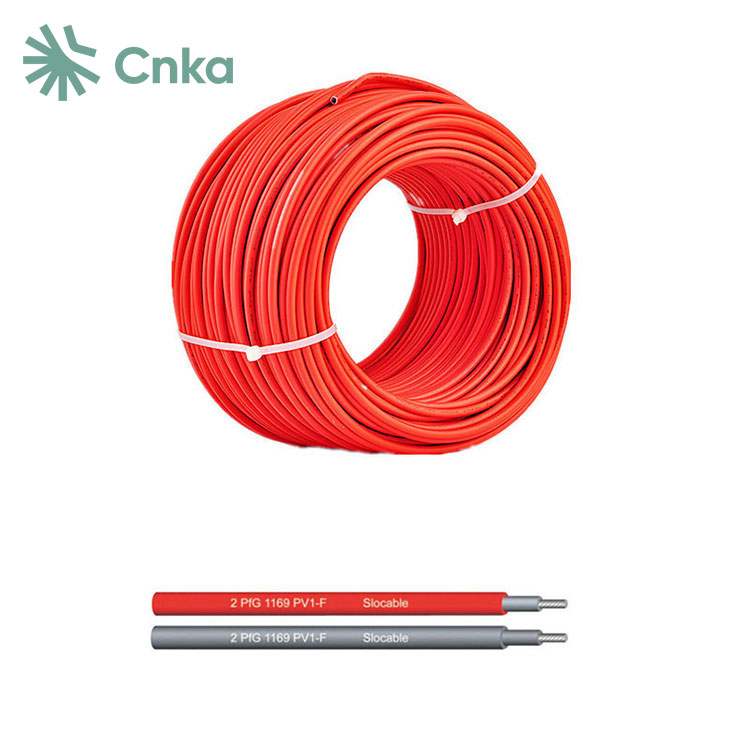

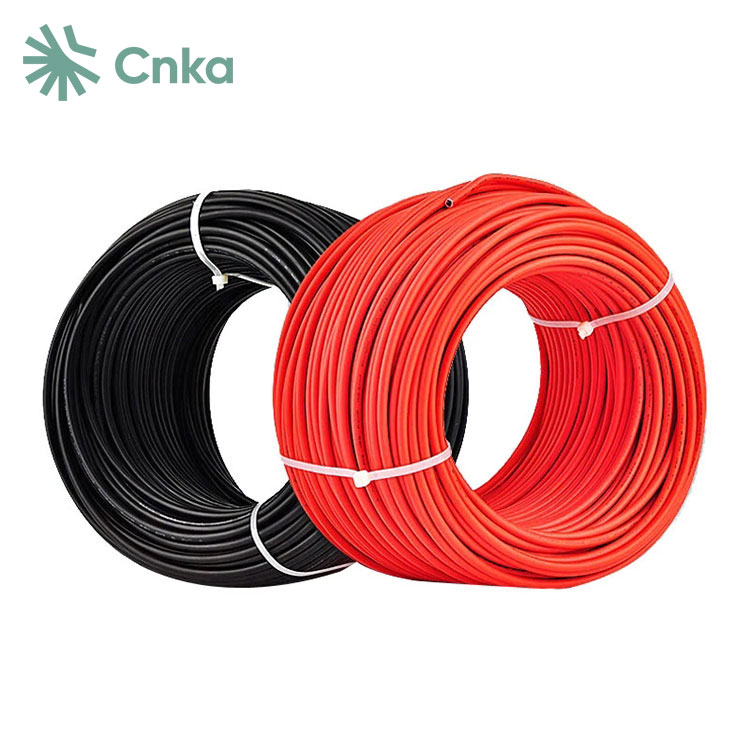

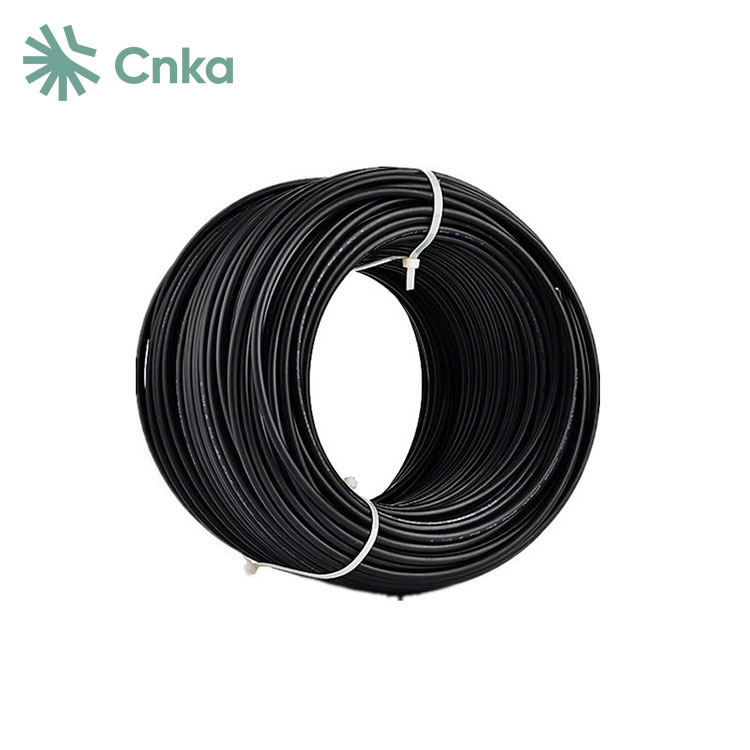

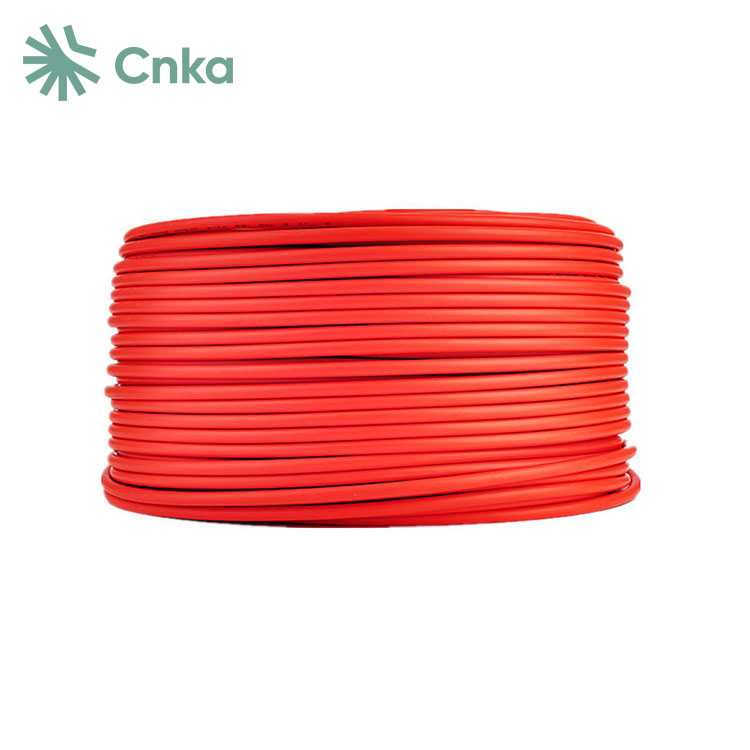

중국에서 자랑스럽게 제작된 CNKA의 공장 제작 6mm DC 태양광 케이블은 AC 및 DC 시스템용으로 설계되었습니다. 정격 전압은 600/1000/2000V이며 건조한 환경에서는 90°C~150°C, 습한 환경에서는 90°C 범위의 온도에 적합합니다.
6mm DC 태양광 케이블은 다목적이며 12AWG-2000kcmil 알루미늄 연선, 구리 피복 알루미늄 연선 또는 주석 도금 구리 도체가 포함된 18AWG-2000kcmil 구리 연선과 같은 재료로 구성됩니다. 균형 잡힌 시스템 균형(BOS) 통합에 필요한 모듈 정션 박스 연결 및 케이블 라우팅을 포함하여 태양 에너지 산업의 다양한 요구 사항을 충족합니다.
|
유형 |
교차 구역 |
스트랜드 디자인 |
도체 직경 |
도체 저항 |
외경 Ax B |
정격전압 |
정격 전류 |
|
mm² |
번호xø(mm) |
mm |
Ω/km |
mm |
VAC/DC |
A |
|
|
PV-1x2.5mm2 |
2.5 |
50×Φ0.25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4.0mm2 |
4.0 |
56xΦ0.3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6.0mm2 |
6.0 |
84xΦ0.3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
철사 |
클래스 5, 주석 도금 |
|
단열재 |
XLPE |
|
이중 절연 |
|
|
할로겐 프리 |
|
|
오일, 그리스, 산소에 대한 높은 저항성 |
|
|
그리고 오존 |
|
|
미생물 저항성 |
|
|
자외선 방지 |
|
|
높은 마모 및 마모 저항 |
|
|
다음에 따른 Flam 테스트 |
DIN EN 50265-2-1 UL1571(VW-1) |
|
최소 허용 굽힘 반경 |
5XD |
|
온도 범위 |
-40℃~+90℃ |
|
그림 물감 |
블랙/레드 |
1. 최대 작동 전압 정격은 600V(UL PV)입니다.
2. -40°C~90°C의 정격 온도 범위 내에서 작동합니다.
3. 환경 안전에 대한 RoHS 요구 사항을 준수합니다.
4. 난연성 성능은 VW-1 표준을 충족합니다.
5. Compatible with wire sizes ranging from 12AWG to 2000AWG.
Q: PV 케이블과 일반 케이블의 차이점은 무엇입니까?
A: 일반적으로 PVC 절연체를 사용하는 표준 DC 케이블과 달리 PV 케이블은 XLPE(가교 폴리에틸렌)로 절연되어 햇빛, 기상 조건 및 극한 온도에 대한 저항력이 뛰어납니다. 또한 PV 케이블은 일반 DC 케이블에 비해 수명이 긴 것으로 알려져 있으며, 적절한 유지 관리를 통해 일반적으로 5~8년 정도 지속됩니다.
Q: PV선을 매설해도 되나요?
A: PV 케이블은 직접 매설 용도에 적합하며 습한 환경과 건조한 환경 모두에서 최대 90°C의 도체 작동 온도를 견딜 수 있습니다.
Q: DC 회로 차단기를 어떻게 선택합니까?
A: DC 회로 차단기(MCB)를 선택할 때 차단기의 전류 정격과 회로의 총 전류 용량을 일치시키는 것이 중요합니다. 안전과 효율성을 유지하기 위해 MCB의 정격이 보호하는 케이블의 전류 전달 용량을 초과하지 않는지 확인하십시오.
