추상적인: A PV 결합기 상자여러 개의 광전지 스트링 출력을 단일 출력으로 통합하여 태양광 발전 시스템에서 중요한 역할을 합니다. 이 기사에서는 작동 방식, 이것이 필수적인 이유, 안전 위험, 유지 관리 복잡성, 시스템 비효율성과 같은 일반적인 문제를 해결하는 방법에 대해 설명합니다. 의사결정자가 태양광 설치를 최적화하는 데 도움이 되도록 자세한 구조, 기술 매개변수 및 실제 선택 지침이 제공됩니다.
최신 광발전 시스템에서는 여러 개의 태양광 패널 스트링이 직류(DC) 전기를 생성합니다. 이러한 출력을 효율적으로 관리하는 것은 시스템 성능과 안전을 위해 매우 중요합니다. PV 결합기 박스는 여러 스트링의 출력을 수집하여 단일 DC 출력으로 결합하는 중앙 집중식 장치 역할을 합니다.
이 장치가 없으면 시스템 배선이 복잡해지고 오류 위험, 비효율성 및 유지 관리 문제가 증가합니다. 잘 설계된 결합기 박스는 시스템 아키텍처를 단순화하고 신뢰성을 향상시킵니다.
PV 결합기 박스는 여러 광전지 스트링의 DC 입력을 집계하여 작동합니다. 각 스트링은 퓨즈나 회로 차단기와 같은 보호 구성 요소가 장착된 입력 터미널에 연결됩니다.
이러한 통합으로 인해 인버터에 연결되는 케이블 수가 줄어들고 시스템 모니터링이 단순화됩니다.

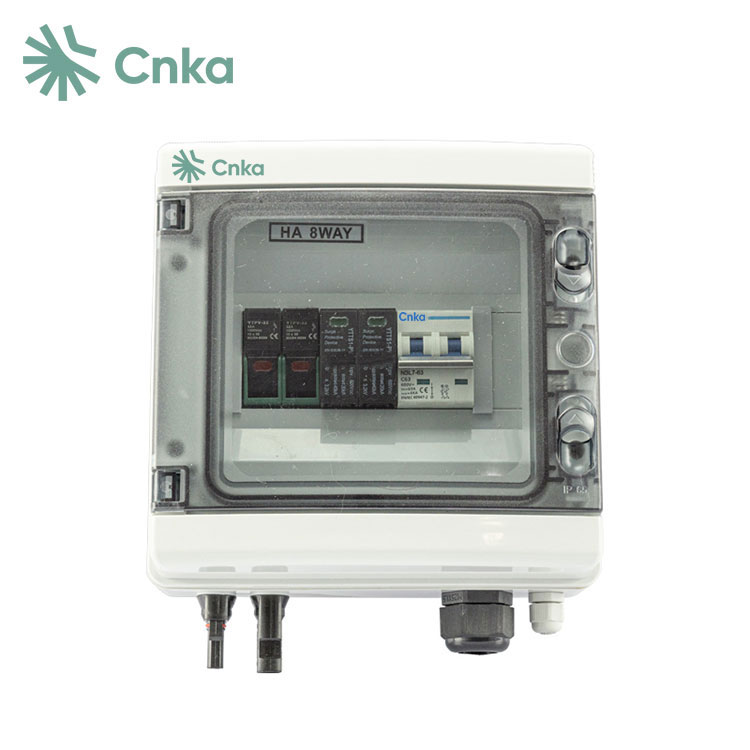

표준 PV 결합기 상자에는 몇 가지 중요한 구성 요소가 포함되어 있습니다.
| 요소 | 기능 |
| DC 퓨즈 | 과전류로부터 각 스트링을 보호합니다. |
| DC 회로 차단기 | 수동 연결 해제 및 보호 기능 제공 |
| 서지 보호 장치(SPD) | 번개 및 전압 서지로부터 보호합니다. |
| 부스바 | 여러 입력의 전기 출력을 결합합니다. |
| 울로 둘러싼 땅 | 환경적 요인으로부터 내부 부품을 보호합니다. |
고급 모델에는 각 문자열에 대한 실시간 성능 데이터를 제공하는 모니터링 모듈도 포함될 수 있습니다.
PV 결합기 상자를 태양광 시스템에 통합하면 여러 가지 운영 및 경제적 이점을 얻을 수 있습니다.
PV 결합기 상자를 평가할 때 다음 매개변수가 필수적입니다.
| 매개변수 | 설명 |
| 최대 입력 전압 | 일반적으로 600V, 1000V 또는 1500V DC |
| 입력 문자열 수 | 4~24개 이상의 범위 |
| 출력 전류 | 시스템 용량에 따라 다름 |
| 보호 수준 | 옥외용 IP65 이상 |
| 작동 온도 | -25°C ~ +60°C 또는 더 넓은 범위 |
| 모니터링 기능 | 선택적 원격 데이터 수집 |
1. 복잡한 배선 시스템
대규모 태양광 설치에는 수십 개의 스트링이 포함되는 경우가 많아 배선이 복잡해집니다. 결합기 상자는 연결을 통합하여 설치 오류를 줄입니다.
2. 어려운 결함 감지
중앙 집중식 모니터링이 없으면 잘못된 문자열을 식별하는 데 시간이 많이 걸립니다. 최신 결합기 상자는 빠른 진단을 위해 문자열 수준 모니터링을 제공합니다.
3. 안전 위험
과전류, 낙뢰, 절연 불량 등의 위험이 있습니다. 통합 보호 장치는 이러한 위험을 효과적으로 완화합니다.
4. 높은 유지관리 비용
분산형 시스템은 검사를 위해 더 많은 노동력이 필요합니다. 결합기 박스는 유지 관리를 단순화하고 운영 비용을 절감합니다.
올바른 모델을 선택하려면 시스템 요구 사항을 신중하게 고려해야 합니다.
CNKA는 주거용 설치부터 대규모 태양광 발전소에 이르기까지 다양한 응용 요구 사항을 충족하도록 설계된 다양한 PV 결합기 상자 솔루션을 제공합니다.
적절한 설치 및 유지 관리는 최적의 성능을 보장합니다.
정기적인 유지 관리는 장비의 수명을 연장하고 지속적인 작동을 보장합니다.
Q1: PV 결합기 박스의 주요 기능은 무엇입니까?
A: 여러 개의 태양열 스트링 출력을 단일 DC 출력으로 결합하는 동시에 보호 및 모니터링 기능을 제공합니다.
Q2: 소규모 시스템에 PV Combiner Box가 필요합니까?
A: 스트링 수가 적은 소규모 시스템의 경우에는 필요하지 않을 수 있지만 향상된 안전성과 정리를 위해 적극 권장됩니다.
Q3: 컴바이너 박스는 얼마나 자주 유지관리해야 합니까?
A: 환경 조건에 따라 일반적으로 검사는 6~12개월마다 수행하는 것이 좋습니다.
Q4: 결합기 박스가 시스템 효율성을 향상시킬 수 있습니까?
A: 예, 전류 흐름을 최적화하고 손실을 줄임으로써 전체 시스템 효율성에 기여합니다.
PV 결합기 박스는 향상된 안전성, 단순화된 배선 및 향상된 성능을 제공하는 현대 태양광 발전 시스템의 기본 구성 요소입니다. 주요 운영 과제를 해결함으로써 보다 안정적이고 확장 가능한 태양광 설치가 가능해졌습니다.
CNKA다양한 프로젝트 요구 사항에 맞는 고품질 PV Combiner Box 솔루션을 제공하기 위해 최선을 다하고 있습니다. 주거용, 상업용 또는 산업용 애플리케이션에 관계없이 올바른 장비를 선택하면 시스템 성능과 장기적인 신뢰성에 큰 영향을 미칠 수 있습니다.
신뢰할 수 있는 PV 결합기 박스로 태양광 발전 시스템을 최적화하고 싶으십니까?문의하기오늘 전문적인 솔루션을 살펴보고 프로젝트 요구 사항에 맞는 전문가 지원을 받으십시오.
-
