중국 공급업체 CNKA의 할인된 30A 이중 극 AC 회로 차단기는 과부하 및 단락을 포함한 과전류 손상으로부터 회로를 보호하도록 설계된 전기 안전 장치입니다. 주요 기능은 회로를 수동으로 열고 닫고(연결 및 분리) 장애 발생 시 자동으로 회로를 차단하여 장비를 보호하고 화재 위험을 방지하는 것입니다. 이 30암페어 이중 극 AC 회로 차단기는 산업 환경과 일상 응용 분야 모두에서 널리 사용됩니다.
|
제품 모델 |
NBT1-63 |
|||
|
폴 |

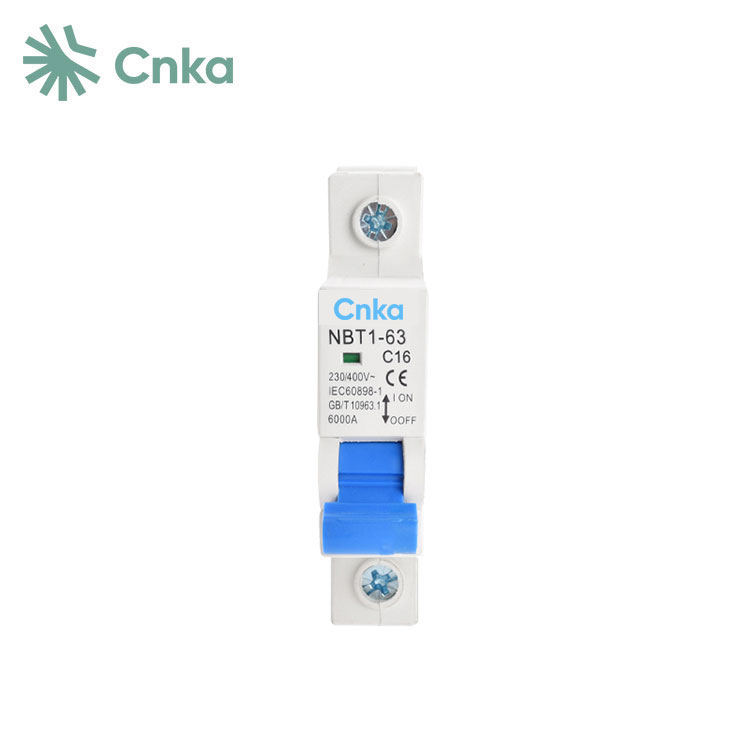

1P |

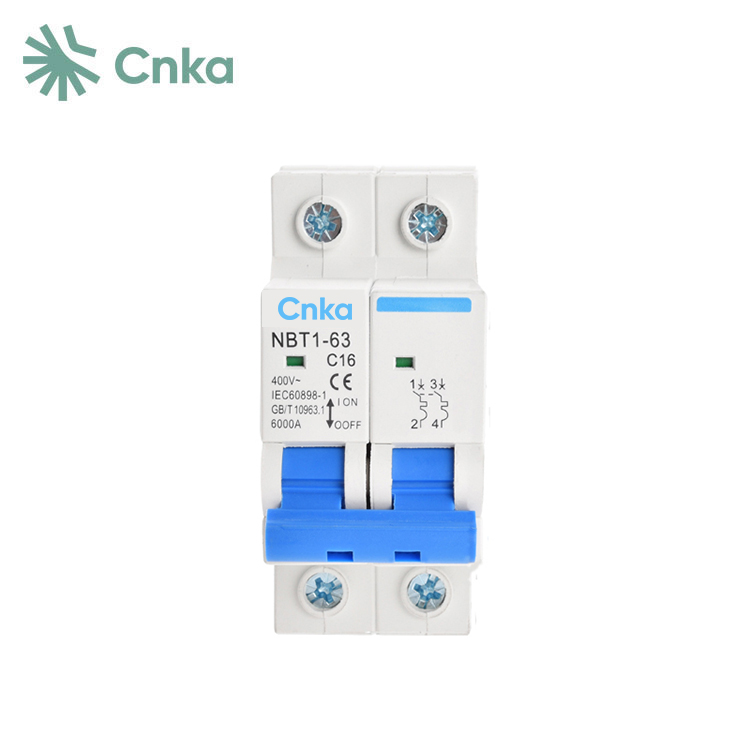

2P |
3피 |

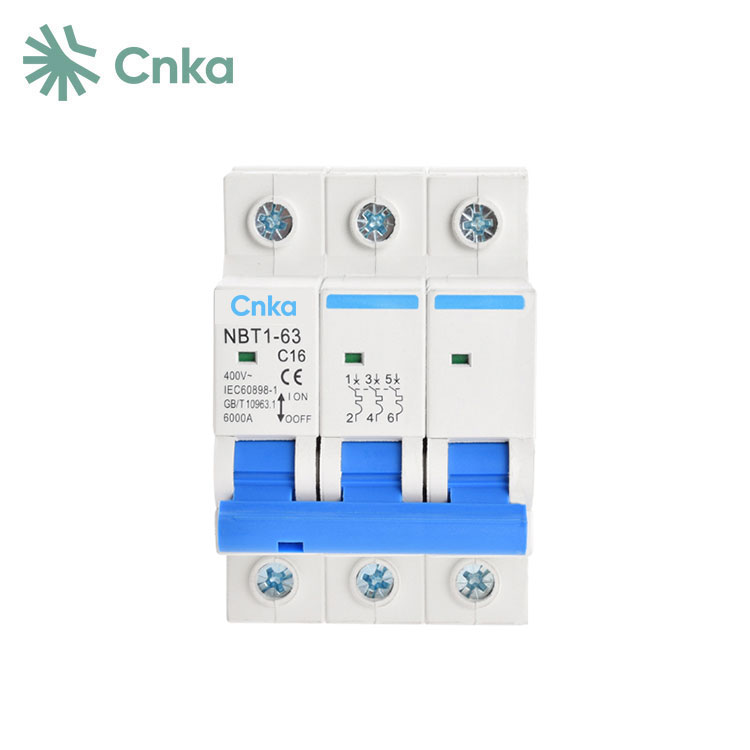

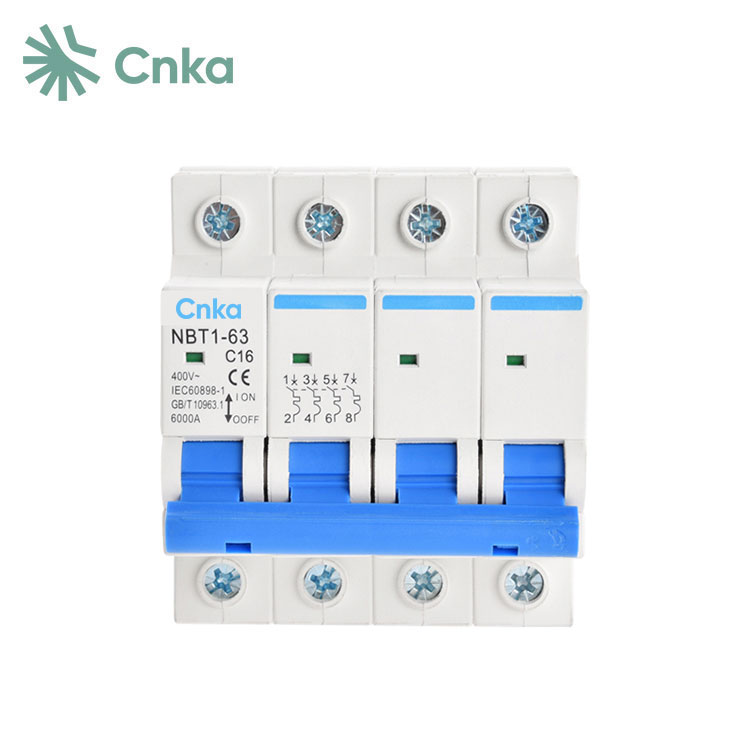

4P |
|
정격전류(A) |
6,10,16,20,25,32,40,50,63 |
|||
|
정격전압(V) |
230/400 |
400 |
400 |
400 |
|
차단용량(kA) |
6 |
|||
|
색상 |
흰색과 투명 |
|||
|
특성곡선 |
C |
|||
|
작동 온도 |
-5℃~+40℃ |
|||
|
동봉된 클래스 |
IP20 |
|||
|
기준 |
IEC60898-1 |
|||
|
빈도 |
50/60Hz |
|||
|
전기적 수명 |
8000배 이상 |
|||
|
기계적 수명 |
20000배 이상 |
|||
일반적인 소형 회로 차단기는 회로를 개방할 때 이동 접점과 고정 접점을 분리하는 기계적 방법을 사용합니다. 반대로 회로를 닫을 때 반대 기계적 동작을 사용하여 이동 접점과 고정 접점을 하나로 모읍니다. 작동 중에 부하 회로가 차단되거나 연결되면 접점 사이에 아크가 형성됩니다. 차단 과정에서 생성된 아크는 닫힘 과정보다 더 강합니다. 차단할 전류가 높을 때, 특히 단락의 경우 아크가 상당할 수 있어 회로 연결을 끊기가 어려울 수 있습니다.
1 TN-S 및 TN-C-S 시스템에는 일반적으로 4극 회로 차단기가 필요하지 않습니다. 그러나 심각한 3상 불균형 또는 높은 영상열 고조파 함량과 같은 TN-S 시스템 내의 특정 경우에는 4극 회로 차단기가 필요한지 여부를 결정하기 위해 추가 조사가 필요할 수 있습니다.
2 TT 시스템의 경우 전원 입력 회로 차단기는 4극 회로 차단기여야 합니다.
3 IT 시스템에서는 중성선,...,납이 있는 경우 4극 회로 차단기를 사용해야 합니다.
