DC와 AC 회로 차단기의 차이점
직류 (DC) 및 교대 전류 (AC) 시스템을 위해 설계된 회로 차단기는 각 전류 유형의 고유 한 전기 동작으로 인해 크게 다릅니다. 아래는 자세한 비교입니다.
1. 현재 행동 및 아크 멸종 문제
AC 전류 특성 :
주기적으로 방향을 번갈아 가며 (50Hz 또는 60Hz).
자연스럽게 초당 100-120 회 0을 가로 질러 아크 중단이 더 쉬워집니다.
표준 차단기는이 제로 크로스에 의존하여 아크를 효율적으로 담금합니다.
DC 전류 특성 : 한 방향으로는 제로 교차없이 지속적으로 흐릅니다.
아크는 더욱 지속적이고 소멸하기 어렵 기 때문에 더 강한 억제 메커니즘이 필요합니다.
전류를 파괴하려면 특수 설계 (예 : 자기 분출, 아크 슈트 또는 강제 공기)가 필요합니다.
2. 전압 및 전류 등급

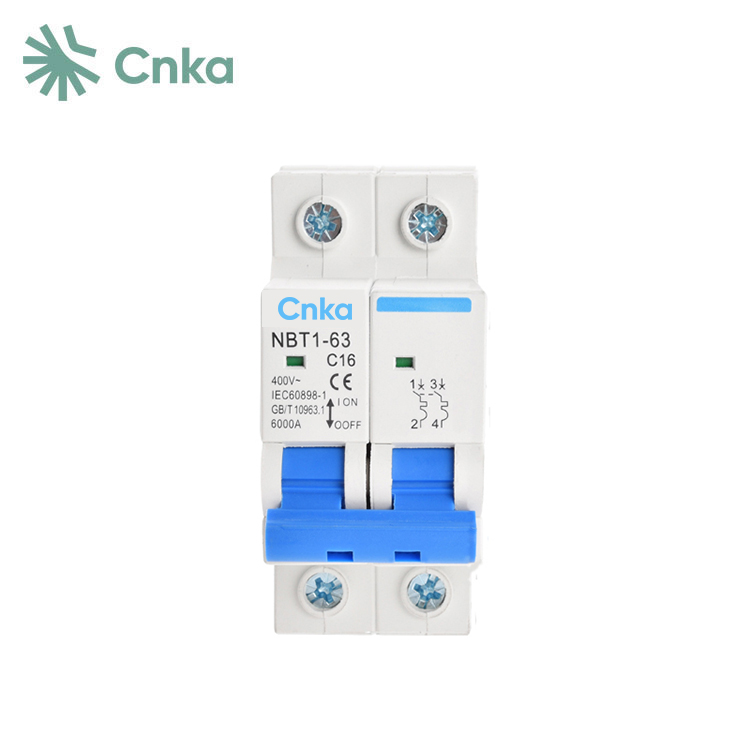

AC 차단기 :
일반적으로 RMS 전압에 대한 정격 (예 : 120V, 240V, 480V).
가정, 상업 및 산업 전력 분배에서 일반적입니다.
파괴 용량은 일반적으로 몇 가지 앰프에서 수백 앰프까지 다양합니다.

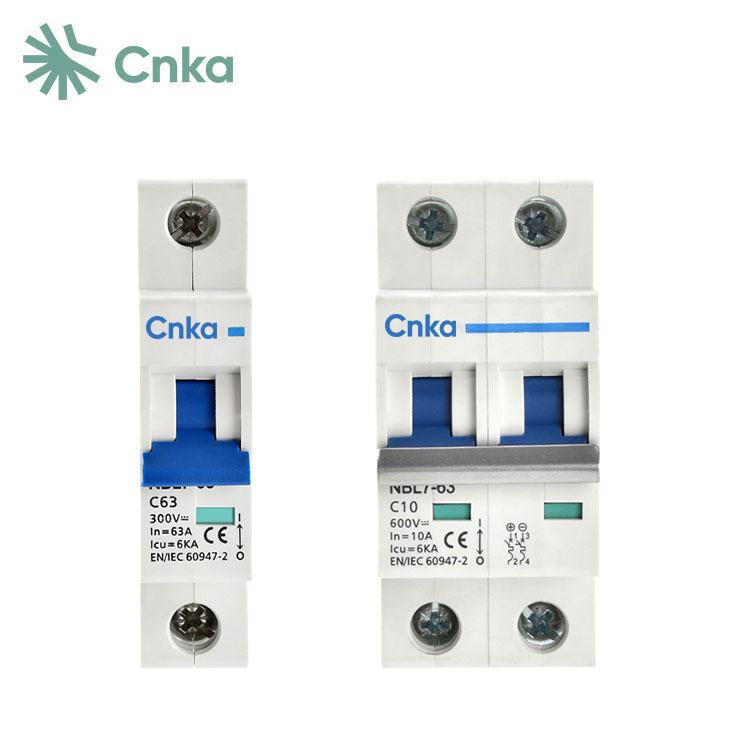

DC 차단기 :
일정한 DC 전압에 대한 정격 (예 : 12V, 24V, 48V, 경우에 따라 최대 1000V).
태양 광 발전 시스템, 배터리 뱅크, 전기 자동차 및 통신에 사용됩니다.
종종 지속 된 아크로 인해 더 높은 중단 용량 (KA 범위)이 필요합니다.
3. 내부 설계 및 구성
AC 차단기 :
더 간단한 아크 억제 (예 : 공기 폭발, 열적 트립 메커니즘)를 사용하십시오.
공통 유형 : MCB (미니어처 회로 차단기), MCCB (성형 케이스), ACB (공기 회로 차단기).
DC 차단기 :
강화 된 접점 및 고급 아크 슈트로 제작되어 장기 아크를 처리합니다.
일부는 극성에 민감합니다 (올바르게 연결되어 있어야합니다).
양방향 DC 차단기는 전류가 역전 될 수있는 태양 전지판과 같은 시스템에서 사용됩니다.
4. 응용 및 안전 고려 사항
AC 차단기 :
가정 배선, 산업 기계 및 전력망에서 발견됩니다.
DC 회로에 적합하지 않으며,이를 사용하면 여행 실패 또는 위험한 아크를 유발할 수 있습니다.
DC 차단기 :
재생 에너지 시스템, EV 충전 및 DC 마이크로 그리드에 필수적입니다.
일부 하이브리드 브레이커는 AC/DC 모두에서 작동하지만 대부분은 응용 프로그램 별입니다.
교환 할 수 있습니까?
두 가지 모두 명시 적으로 평가되지 않는 한 DC 용 AC 차단기를 사용하지 마십시오.
DC 차단기는 AC에서 작동 할 수 있지만 최적화되지는 않습니다.
결론
핵심 차이는 아크 멸종 방법, 전압/전류 처리 및 구조에서 비롯됩니다. DC 차단기는 연속 전류를 관리하기 위해 더 강력하게 구축되며 AC 차단기는 중단을 쉽게하기 위해 제로 크로싱을 활용합니다. 안전과 신뢰성을 위해 항상 올바른 유형을 선택하십시오.
