CNKA는 광전지 산업의 태양광 응용 분야용 도매 DC Mcb의 연구, 개발 및 생산을 전문으로 하는 전문 기업입니다. 당사의 제품 라인에는 전용 태양광 회로 차단기, 태양광 AC/DC 결합기 박스, 배전 캐비닛, 대규모 태양광 그리드 연결 캐비닛, 그리드 연결 박스 및 태양광 낙뢰 보호 시스템이 포함됩니다. 이들 제품은 신에너지 그리드 연결 배전 시스템에 광범위하게 활용됩니다. 이 제품은 쉬운 설치, 강력한 신뢰성, 포괄적인 인증으로 유명하여 전 세계 고객들로부터 높은 평가와 신뢰를 받고 있습니다.

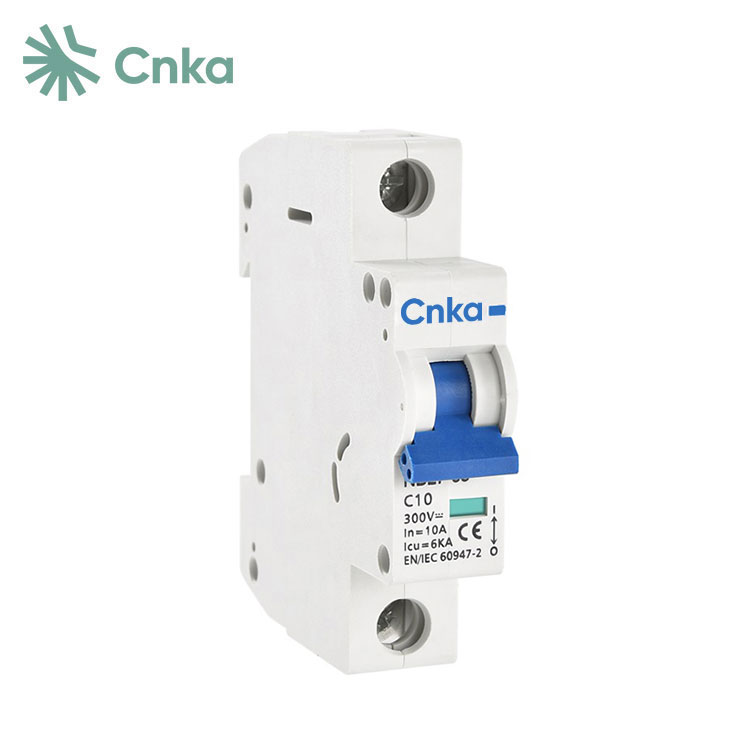

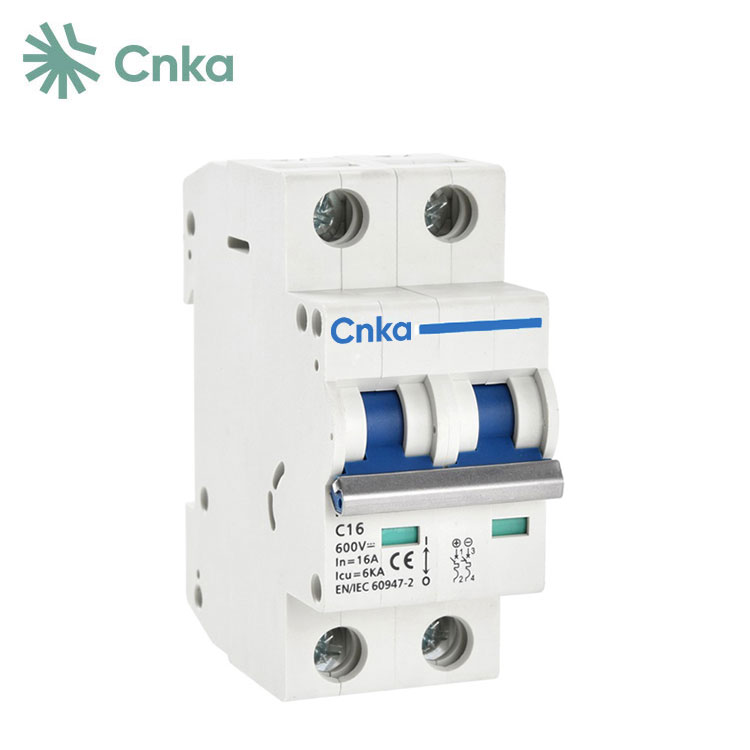

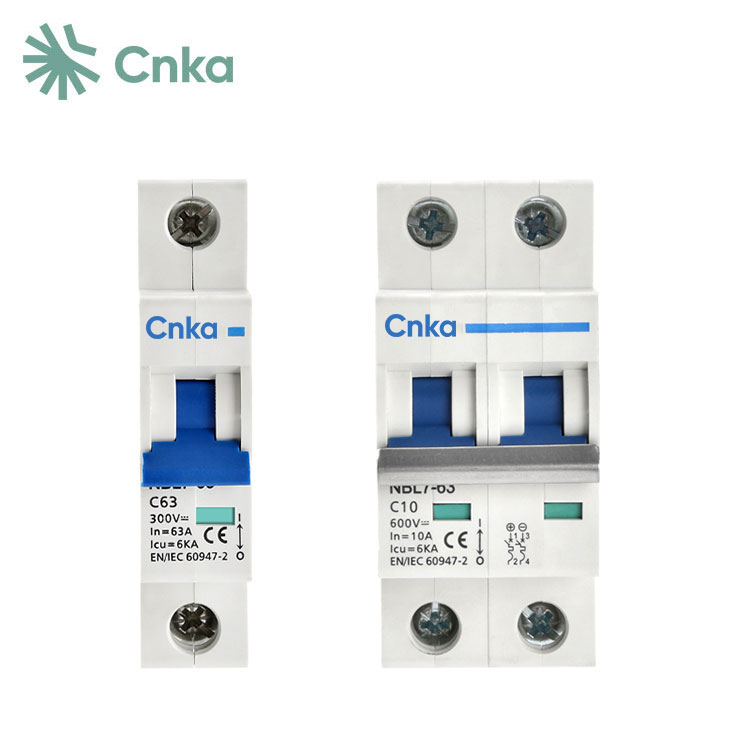

중국 태양광 공급업체를 위한 CNKA DC MCB는 정격 전압이 1000V이고 최대 정격 전류가 63A인 DC 회로용으로 설계되어 과부하 및 단락 보호 기능을 제공합니다. 또한 이 장치는 통신 및 광발전 시스템과 같은 저주파 DC 애플리케이션의 간헐적 작동에 적합합니다.
태양광용 CNKA dc mcb 매개변수(사양)
제품 모델
NBL7-63
폴
1P
2P
4P
프레임 전류
63A
정격 전류
~ 안에
6,10,16,20,25,32,40,50,63A
정격 작동 전압
우에(DC)
300V
500/600/1000V
1000V
정격 절연 전압
우이
1200V
정격 임펄스 내전압
음
6kV
차단 용량
중환자실
6KA
트리핑 특성
C
트리핑 유형
열 자기
전기적 수명
실제
500사이클(63A 프레임)
기준
300 사이클
기계적 수명
실제
10000 사이클(63A 프레임)
기준
9700 사이클
과전압 카테고리
I
오염도
3
유입 방지
IP40 배선 포트 IP20
습도와 열에 대한 저항
2등급
터미널 용량
2.5x35mm2
단자 체결 토크
2.0℃3.5Nm
주변 온도
-30℃~~+70℃
보관 온도
-40℃~+85℃
설치 방법
에서
기준
IEC60947-2
태양광용 CNKA dc mcb 기능
1 인클로저는 열가소성 소재로 제작되어 연결 포트를 완전히 감싸 충격 저항성과 재활용성을 제공합니다.
2 전통적인 U자형 터널 터미널 설계를 통해 안전하고 안정적인 연결을 보장하고 안전성을 극대화합니다.
3 독자적인 공기 흐름 시스템은 인접한 회로 차단기 사이의 온도를 효과적으로 낮추어 회로 안전성을 향상시킵니다.
4 안전 손잡이에는 단순성, 편리성 및 신뢰할 수 있는 작동을 위해 고전적이고 인체공학적인 디자인이 통합되어 있습니다.

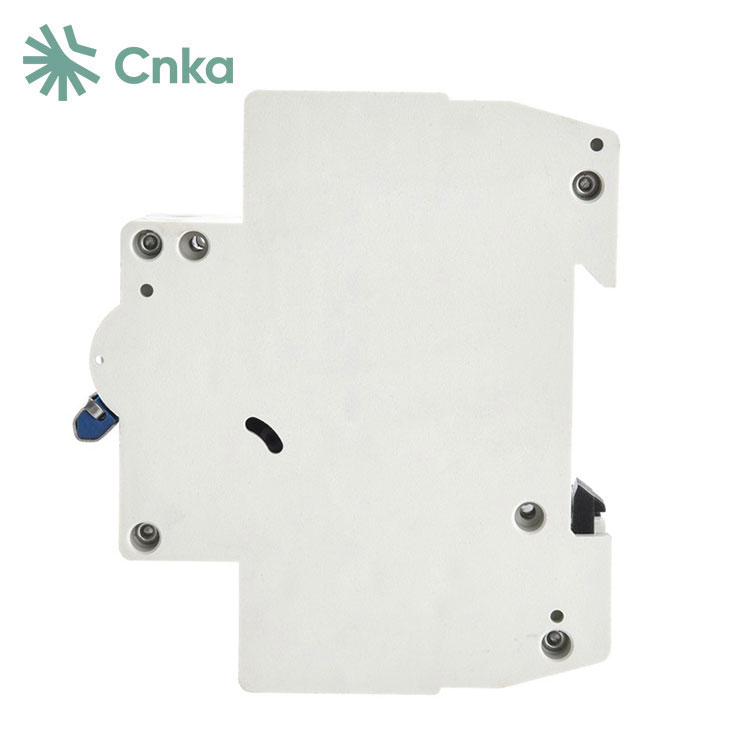

태양광용 CNKA dc mcb 세부사항
1 빨간색과 녹색 표시등이 선명하게 보입니다.
2 손잡이는 안전한 그립을 위해 강화되었습니다.
3 PC 난연성 소재로 안전성을 대폭 강화하였습니다.
4 상단 냉각 통풍구는 열 방출 효율을 높이도록 설계되었습니다.
태양광용 CNKA dc mcb 치수 및 배선
태양광 작업 조건용 CNKA dc mcb
1 설치 장소는 해발 2000미터를 초과해서는 안 됩니다.
2 설치 장소의 상대 습도는 최대 온도 40°C에서 50%를 초과해서는 안 됩니다. 20°C와 같은 낮은 온도에서는 허용 상대 습도가 최대 90%에 도달할 수 있습니다.
3 온도 변화로 인해 가끔 결로 현상이 발생할 수 있으니 주의하시기 바랍니다.
4 설치 장소가 비나 눈으로부터 보호되는지 확인하십시오.
5 설치범주: 차단기의 주회로는 III으로 분류되며, 주회로에 연결되지 않은 보조회로 및 제어회로는 II로 분류됩니다.
