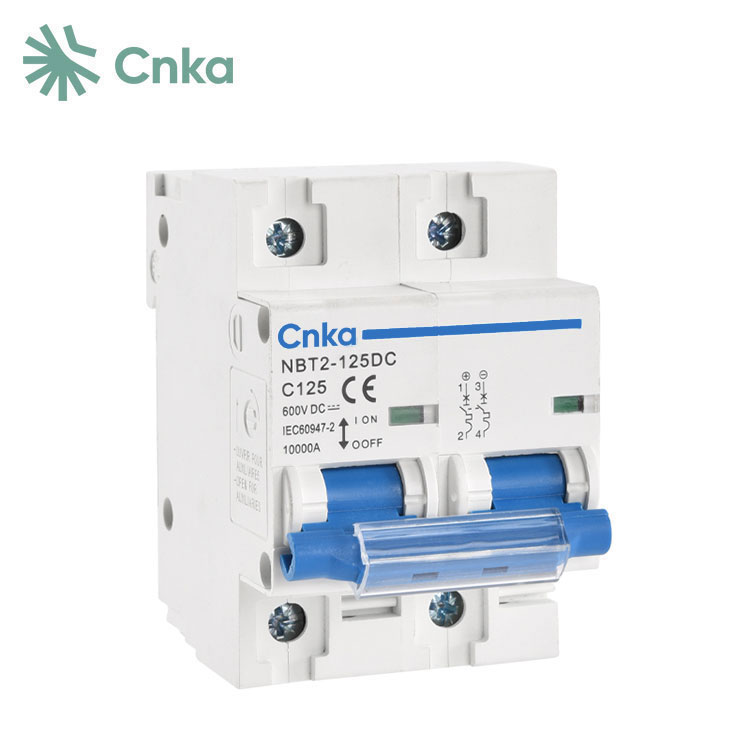

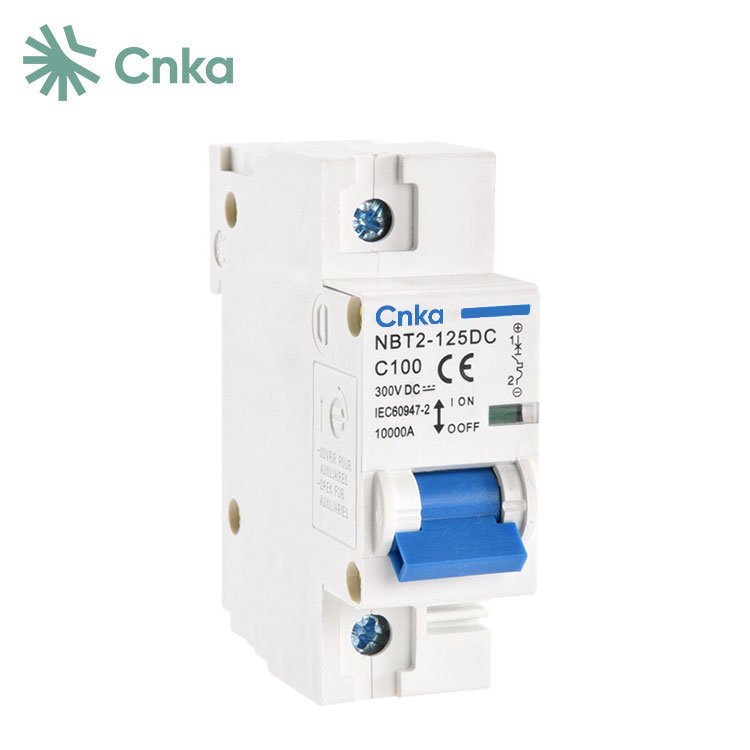

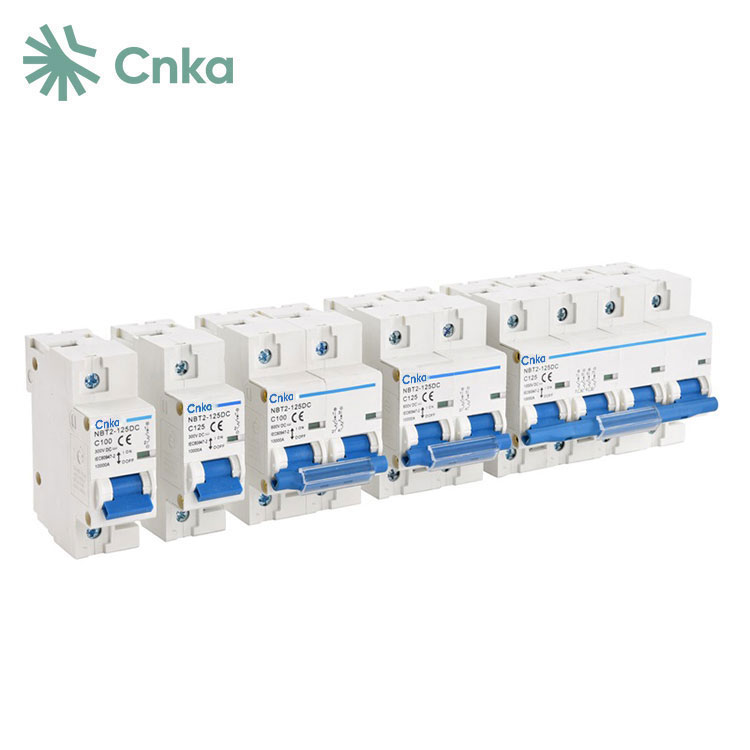

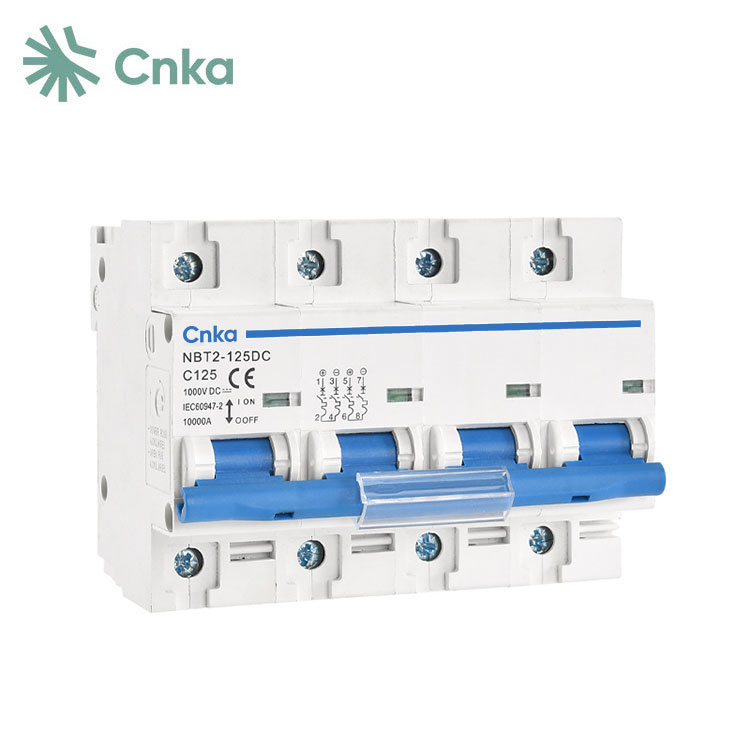

CNKA 중국 공장의 유지관리가 쉬운 100A DC 회로 차단기는 탁월한 전류 제한 성능을 제공합니다. 과부하, 단락 및 기타 결함으로부터 릴레이 보호 및 자동화 장치를 효과적으로 보호합니다. 당사의 100A DC 회로 차단기는 광범위한 과학적 테스트를 통해 검증된 고급 전류 제한 및 아크 소화 기능을 갖추고 있습니다. 3000A 이하의 DC 시스템에서는 메인(서브) 패널, 보호 패널, 릴레이 패널 사이에서 완전한 선택 보호를 구현합니다.
|
제품 모델 |
NBT2-125DC |
||
|
폴 |
1P |
2P |
4P |
|
정격전류(A) |
100,125 |
100,125 |
80,100,125 |
|
정격전압(Vdc) |
300 |
600 |
1000 |
|
차단용량(kA) |
10 |
||
|
특성곡선 |
C |
||
|
작동 온도 |
-5℃~+40℃ |
||
|
동봉된 클래스 |
IP20 |
||
|
기준 |
IEC60947-2 |
||
|
전기적 수명 |
8000배 이상 |
||
|
기계적 수명 |
20000회 이상 |
||
DC 회로 차단기 토폴로지의 원리는 복잡합니다. 사용되는 1차 차단 장치에 따라 DC 회로 차단기는 기계식 DC 회로 차단기, 완전 솔리드 스테이트 DC 회로 차단기, 기계식 스위치와 솔리드 스테이트 스위치를 모두 통합한 하이브리드 DC 회로 차단기의 세 가지 유형으로 분류할 수 있습니다. 구조와 작동 원리의 이러한 변화로 인해 다양한 DC 회로가 신뢰할 수 있는 회로 보호 및 스위치 제어를 달성할 수 있습니다.
DC 회로 차단기에는 백플레인 배선과 플러그인 배선이라는 두 가지 기본 배선 방법이 있습니다. 백플레인 배선은 유지 관리 중에 배선을 다시 할 필요 없이 전면 전원 공급 장치만 분리하면 된다는 이점을 제공합니다. 그러나 이 방법은 회로 차단기의 정상적인 작동에 영향을 미치지 않도록 제조업체 사양에 따라 신중하게 설치해야 합니다.
반면에 플러그인 배선은 더 큰 편의성을 제공합니다. 차단기를 교체할 때에는 기존 차단기를 뽑고 새 차단기를 끼우기만 하면 됩니다. 접촉 저항을 최소화하고 전반적인 안전성과 신뢰성을 높이려면 설치 중에 플러그를 단단히 조이는 것이 중요합니다.
