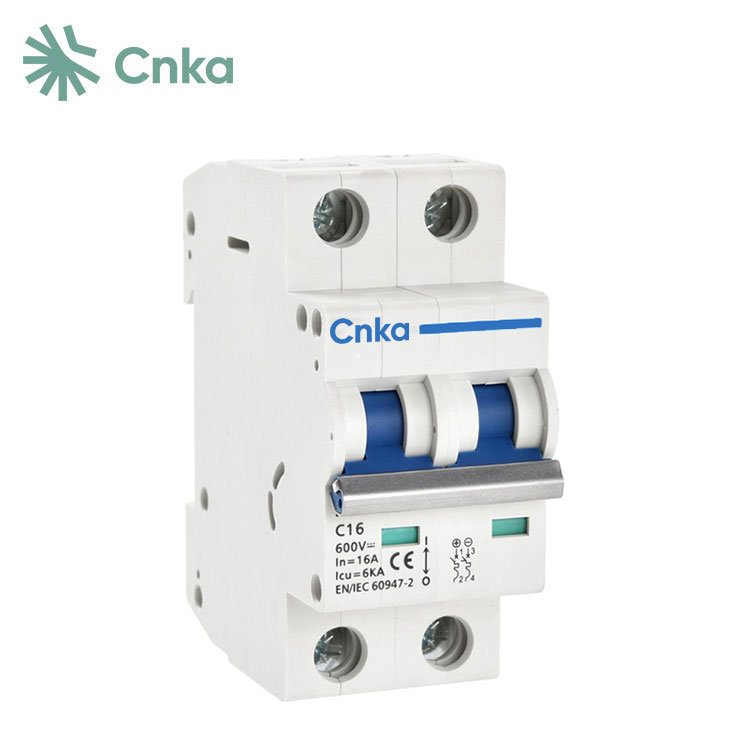

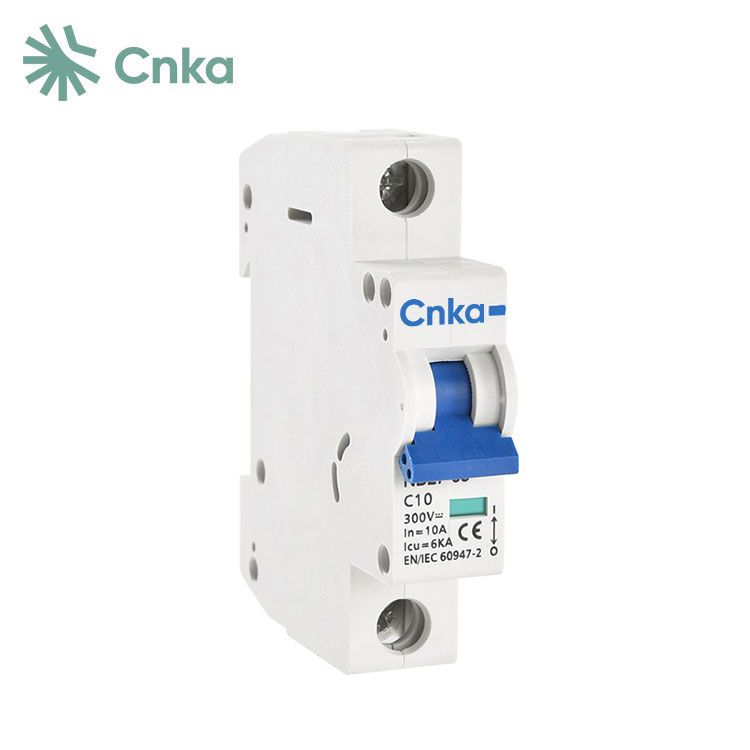

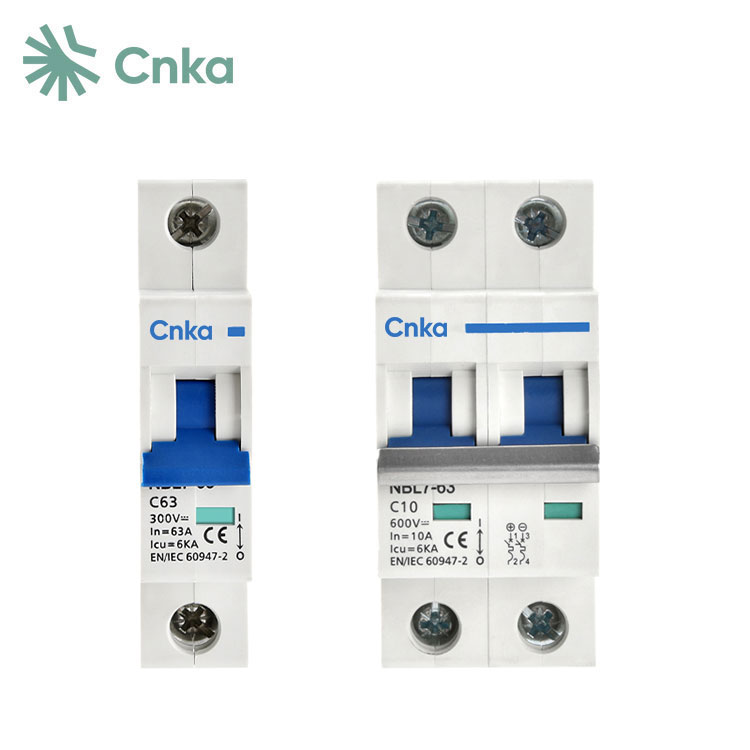

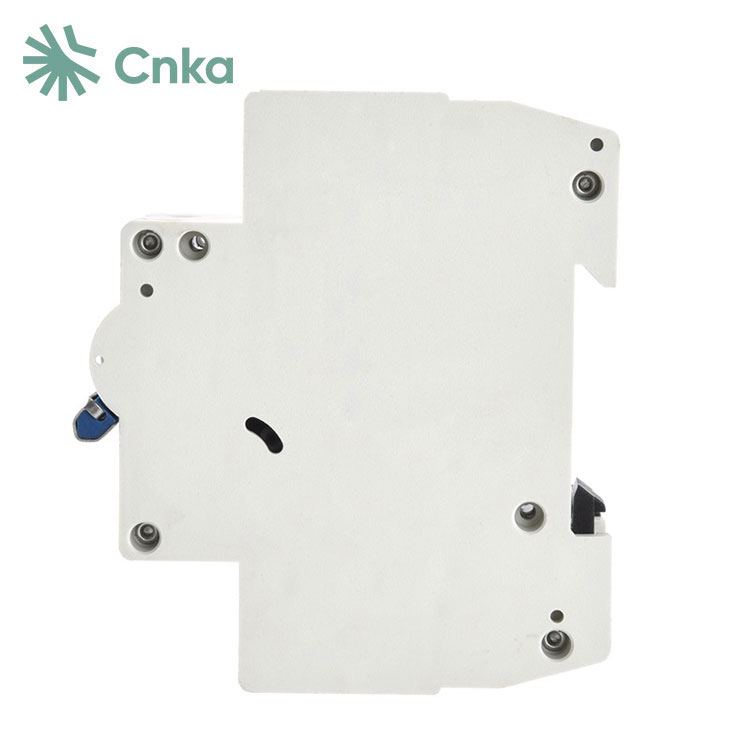

현재 재고가 있는 중국의 CNKA PV DC 회로 차단기는 DC 시스템의 과부하 및 단락 보호용으로 설계되었습니다. 이 제품은 정격 전류가 최대 63A이고 정격 전압이 300V, 600V 및 1000V인 DC 장비 및 전기 장치에 적합합니다. 이 제품은 전력, 우편 서비스, 운송, 광업, 산업 기업 등 다양한 분야에서 널리 활용되고 있으며 IEC60898-1 및 GB140482 표준을 충족합니다. 동종 제품과 비교해 가장 높은 정격전압 레벨을 자랑합니다.
|
제품 모델 |
|
NBL7-63 |
||
|
폴 |
|
1P |
2P |
4P |
|
프레임 전류 |
|
63A |
||
|
정격 전류 |
~ 안에 |
6,10,16,20,25,32,40,50,63A |
||
|
정격 작동 전압 |
우에(DC) |
300V |
500/600/1000V |
1000V |
|
정격 절연 전압 |
우이 |
1200V |
||
|
정격 임펄스 내전압 |
음 |
6kV |
||
|
차단 용량 |
중환자실 |
6KA |
||
|
트리핑 특성 |
|
C |
||
|
트리핑 유형 |
|
열 자기 |
||
|
전기적 수명 |
실제 |
500사이클(63A 프레임) |
||
|
기준 |
300 사이클 |
|||
|
기계적 수명 |
실제 |
10000 사이클(63A 프레임) |
||
|
기준 |
9700 사이클 |
|||
|
과전압 카테고리 |
|
I |
||
|
오염도 |
|
3 |
||
|
유입 방지 |
|
IP40 배선 포트 IP20 |
||
|
습도와 열에 대한 저항 |
|
2등급 |
||
|
터미널 용량 |
|
2.5x35mm2 |
||
|
단자 체결 토크 |
|
2.0℃3.5Nm |
||
|
주변 온도 |
|
-30℃~~+70℃ |
||
|
보관 온도 |
|
-40℃~+85℃ |
||
|
설치 방법 |
|
에서 |
||
|
기준 |
|
IEC60947-2 |
||
· 1전면 상단 디자인으로 핸들 조작성이 향상되어 더욱 편안하고 안전합니다.
· 2 20,000사이클이 넘는 기계적 수명으로 장기적인 신뢰성을 보장합니다.
· 3 GBT140482, IEC60947-2 표준, EU RoHS 환경 요구사항을 준수하고 CCC 및 CE 인증을 보유하고 있습니다.
· 4 DC 시스템, 특히 통신 및 광전지 애플리케이션에 이상적입니다.
PV DC 회로 차단기 개발에는 두 가지 주요 과제가 있습니다. 첫째, DC 시스템에서는 전류가 자연스럽게 0을 넘지 않으므로 AC 회로 차단기와 마찬가지로 성숙한 아크 소화 기술을 사용할 수 없습니다. 둘째, DC 시스템에는 상당한 양의 에너지를 저장하는 수많은 유도성 구성 요소가 포함되어 있어 DC 오류 전류를 차단하기가 더 어렵습니다.
