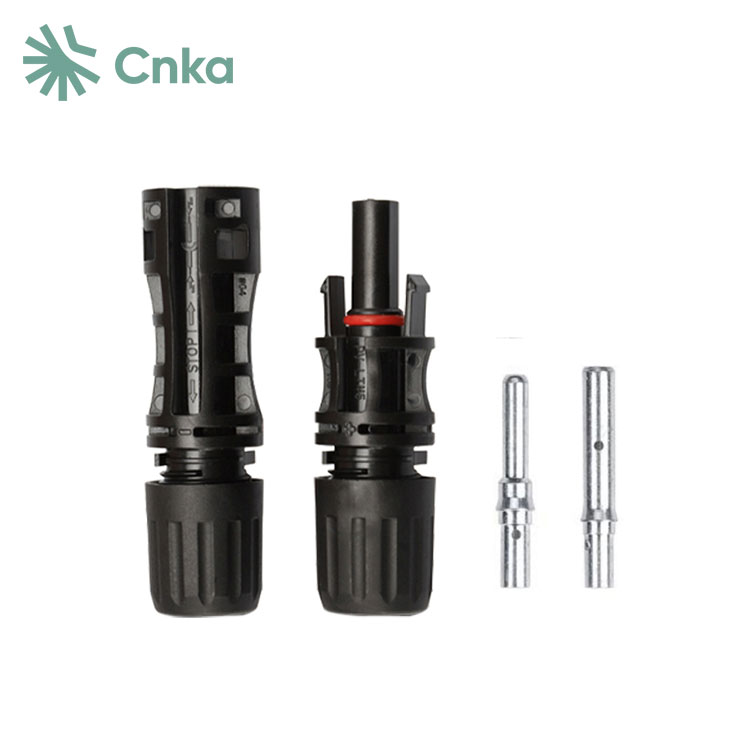

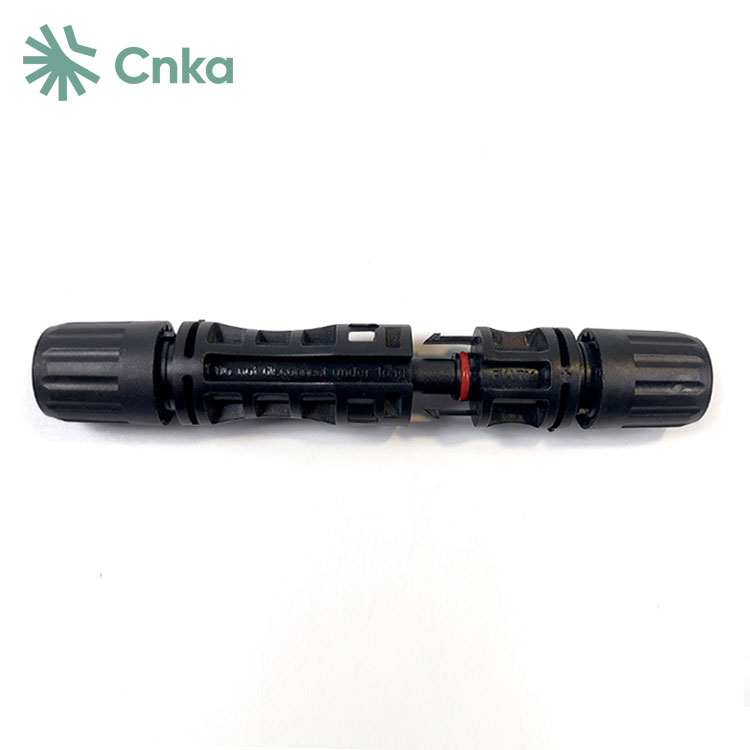

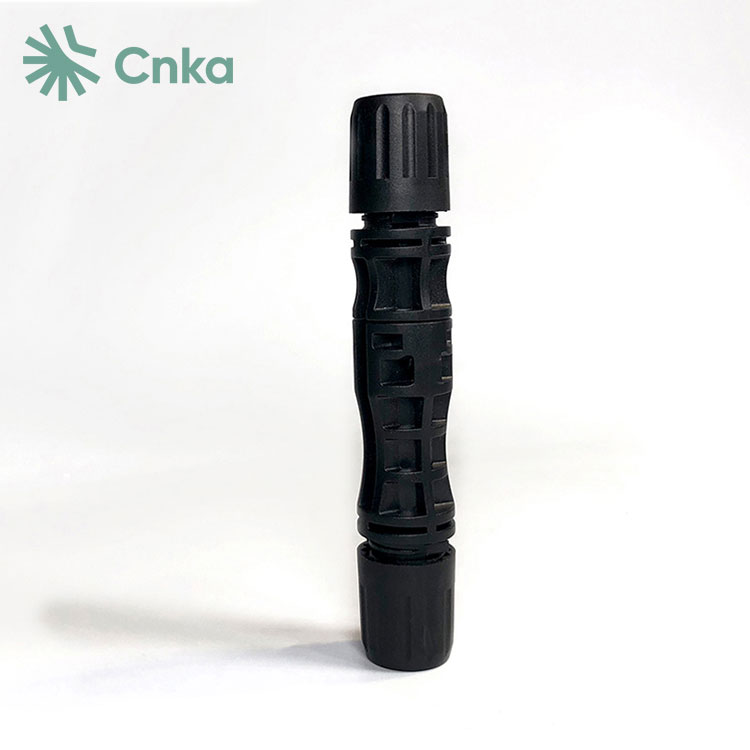

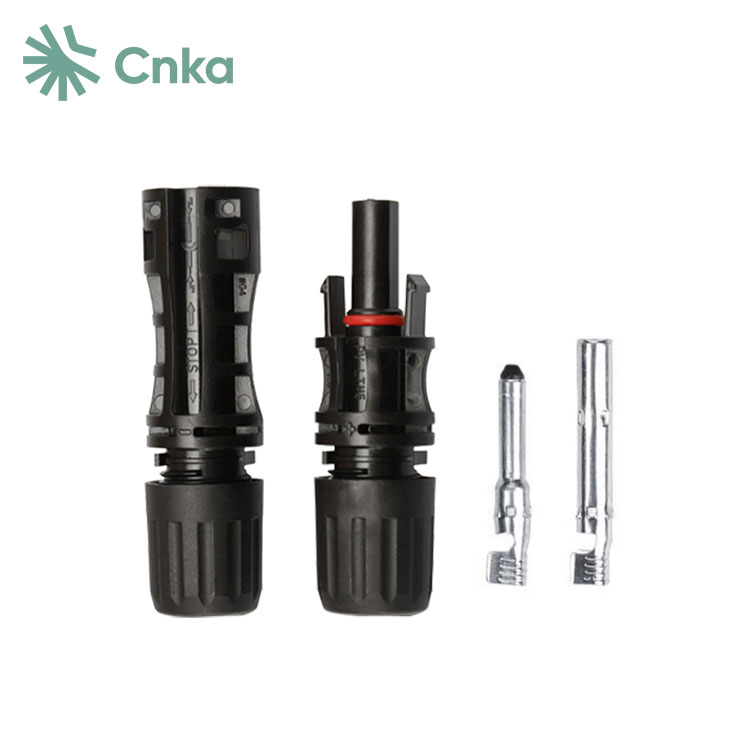

중국 공급업체 CNKA는 1500V 광전지 시스템과 완벽하게 호환되는 중국산 태양광 패널 케이블 커넥터를 제공합니다. 이 커넥터는 라인 끝과 보드 끝의 두 부분으로 나뉩니다. 일반적으로 태양광 패널 케이블 커넥터를 언급할 때는 라인 엔드 커넥터를 의미합니다. 금속 부품과 절연 부품으로 구성됩니다. MC라는 용어는 Multi-Contact를 나타내고 숫자 4는 금속 코어의 직경 크기를 나타냅니다.
|
커넥터 시스템 |
Φ4mm |
|
정격전압 |
1000V DCIEC)1 |
|
정격전류 |
17A1.5mm2) |
|
22A2.5mm2,14AWG) |
|
|
30A4mm2,6mm2,12AWG,10AWG) |
|
|
테스트 전압 |
6kV50HZ,1분) |
|
주변 온도 범위 |
-40℃~+90℃IEC)-40℃~+75℃UL) |
|
상한 온도 |
+105℃IEC) |
|
연락처 자료 |
구리, 주석도금 |
|
단열재 |
PC/PPO |
|
보호 등급, 결합 |
IP67 |
|
결합되지 않은 |
IP2X |
|
플러그 커넥터의 접촉 저항 |
0.5mΩ |
|
화염 등급 |
UL94-VO |
|
안전 등급 |
Ⅱ |
|
잠금 시스템 |
스냅인 |
|
염수 분무 시험, 심각도 5 |
IEC60068-2-52 |
1 태양광 커넥터는 접촉 저항이 0.35밀리옴을 초과하지 않는 우수한 전도성을 보장해야 합니다.
2 태양전지 부품을 보호하기에 충분한 안전성을 제공해야 합니다. 태양 에너지 장비가 작동하는 열악한 환경과 기후를 고려할 때 커넥터는 방수, 고온 내성, 부식 방지 및 높은 절연 기능을 제공해야 합니다. IP68의 보호 수준을 달성해야 합니다.
3 태양광 커넥터의 구조는 견고하고 신뢰할 수 있어야 하며, 암수 커넥터는 적절하게 삽입되었을 때 최소 80N의 연결력을 발휘해야 합니다. 4mm² 케이블의 경우 MC4 커넥터는 39A 전류를 전달하는 동안 최대 온도 105°C를 초과해서는 안 됩니다. MC4/H4 커넥터는 단일 코어 수형 및 암형 커넥터로 우수한 밀봉성, 편리한 삽입, 유지보수 용이성 등의 장점을 제공합니다.
플러그를 선택할 때 내부 금속 도체의 크기와 재질 두께, 탄력성, 큰 전류를 처리하고 양호한 접촉을 유지할 수 있도록 코팅 등 제품 품질에 중점을 두는 것이 중요합니다. 플러그의 플라스틱 외피는 균열 없이 매끄러운 표면을 가져야 하며 인터페이스는 잘 밀봉되어야 합니다. 설치 중에 시스템 효율성을 저하시키거나 화재 위험을 초래할 수 있는 노후화, 내부 부식, 접촉 저항 증가 및 발화 가능성을 방지하기 위해 구성 요소 커넥터를 햇빛과 비에 노출시키지 마십시오.
광전지 커넥터의 설치 및 압착은 매우 중요합니다. 전문 압착 도구를 사용해야 하며, 엔지니어링 설치 담당자는 태양광 발전소 건설을 시작하기 전에 압착 작업에 대한 적절한 교육을 받아야 합니다.
