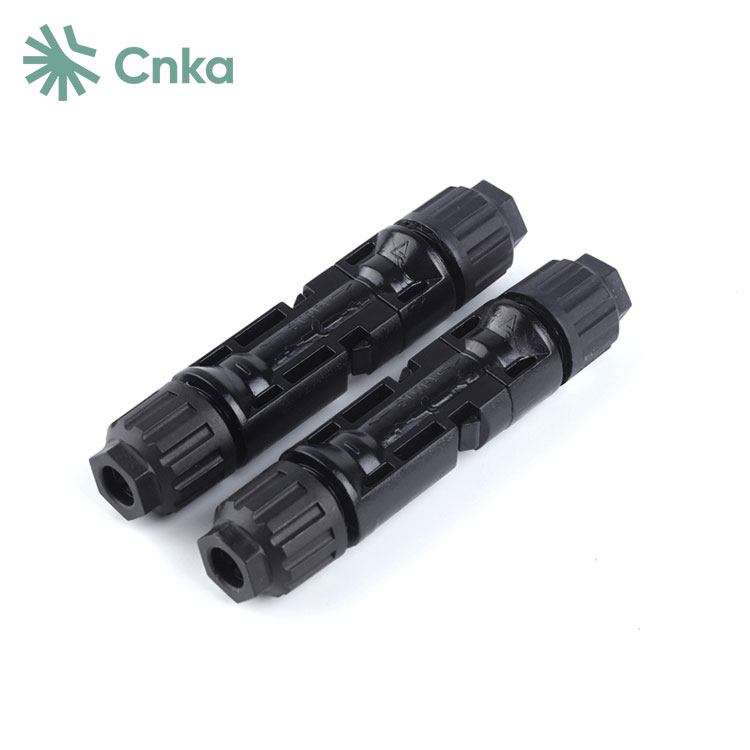

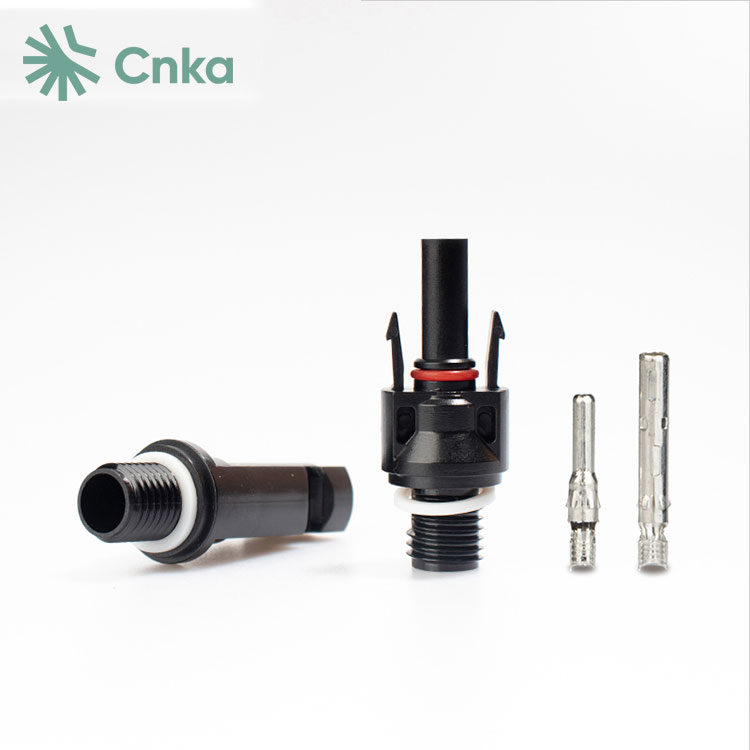

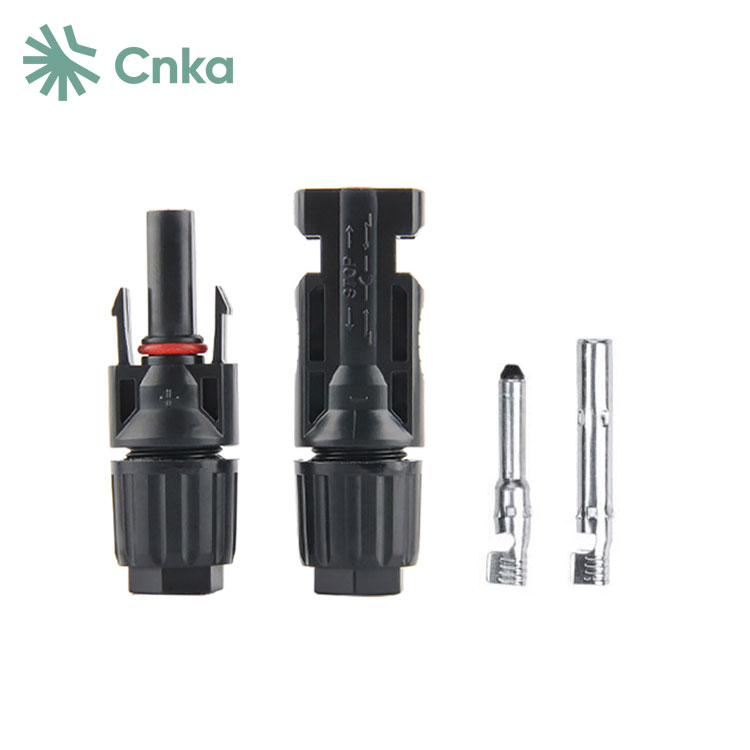

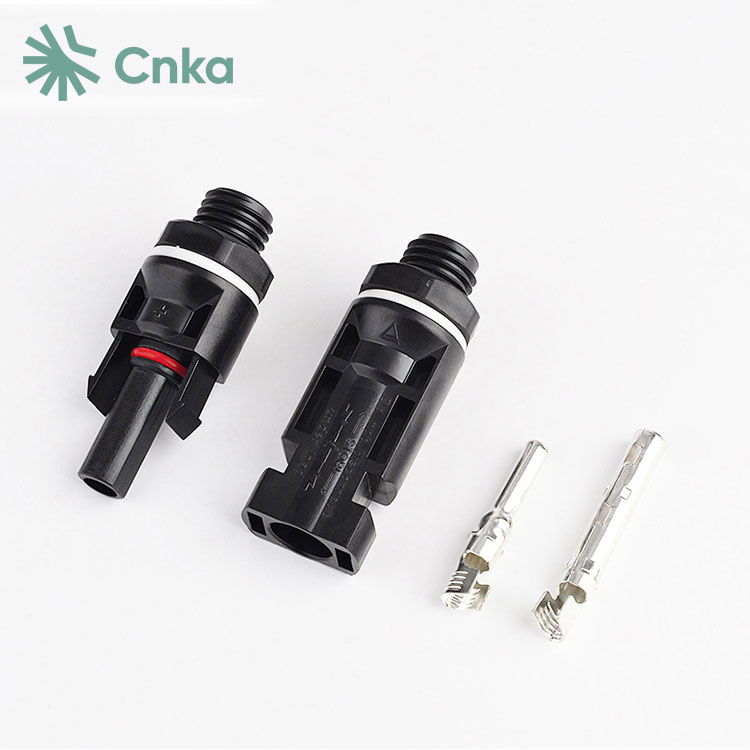

태양광 발전소에서는 전기 에너지를 수집하기 위해 수많은 구성 요소를 집중화한 다음 변환을 위해 인버터에 입력해야 하며 케이블과 암수 태양광 커넥터에 크게 의존합니다. CNKA Factory의 저렴한 암수 태양광 커넥터는 태양광 발전 시스템에 필수적입니다. 다양한 모듈, 결합기 박스, 컨트롤러 및 인버터와 같은 주요 구성 요소를 연결합니다. 이러한 커넥터는 전체 태양광 발전 프로젝트의 운영 및 유지 관리에 필수적이며 발전소의 성공적인 연결을 보장합니다.
|
커넥터 시스템 |
Φ4mm |
|
정격전압 |
1000V DCIEC)1 |
|
정격전류 |
17A1.5mm2) |
|
22A2.5mm2,14AWG) |
|
|
30A4mm2,6mm2,12AWG,10AWG) |
|
|
테스트 전압 |
6kV50HZ,1분) |
|
주변 온도 범위 |
-40℃~+90℃IEC)-40℃~+75℃UL) |
|
상한 온도 |
+105℃IEC) |
|
연락처 자료 |
구리, 주석도금 |
|
단열재 |
PC/PPO |
|
보호 등급, 결합 |
IP67 |
|
결합되지 않은 |
IP2X |
|
플러그 커넥터의 접촉 저항 |
0.5mΩ |
|
화염 등급 |
UL94-VO |
|
안전 등급 |
Ⅱ |
|
잠금 시스템 |
스냅인 |
|
염수 분무 시험, 심각도 5 |
IEC60068-2-52 |
1996년 이전에는 특수 광전지 커넥터를 사용할 수 없었습니다. 광전지 케이블은 테이프로 절연된 범용 나사 단자 또는 스플라이스 연결을 사용하여 연결되었습니다. 1996년에는 애플리케이션 환경과 시장 요구에 부응하여 MC3라는 새로운 유형의 플러그인 커넥터가 등장하여 진정한 광전지 커넥터의 출시를 알렸습니다. 2002년에는 "플러그 앤 플레이" 기능을 갖춘 태양광 커넥터를 재정의하는 MC4가 개발되었습니다. MC4는 단단한 플라스틱(PC/PA)을 단열재로 활용해 현장 조립과 설치가 더욱 간편해졌다. MC4는 출시 후 빠르게 시장 인지도를 얻었으며 점차 광전지 커넥터의 표준이 되었습니다.
광전지 시스템에서 커넥터는 비록 비율은 작지만 여러 연결에 걸쳐 광범위하게 사용됩니다. 많은 건설 작업자가 커넥터를 완전히 이해하지 못해 장비 고장이 발생할 수 있습니다. 광전지 시스템의 DC 측에서 전압은 일반적으로 600-1000V 사이입니다. 광전지 모듈의 연결이 느슨하거나 불량하면 쉽게 DC 아크가 발생할 수 있습니다. 이러한 아크 발생은 접촉 영역의 온도를 급격하게 증가시킬 수 있으며, 지속적인 아크 발생은 잠재적으로 1000~3000°C의 온도에 도달할 수 있습니다. 이러한 높은 온도로 인해 주변 장치가 탄화되어 퓨즈와 케이블이 끊어지거나 심한 경우 장비 손상 및 화재가 발생할 수 있습니다.
따라서 작은 크기에도 불구하고 커넥터는 안전을 위해 매우 중요합니다. 시스템 신뢰성과 안전성을 보장하려면 고품질 광전지 커넥터를 선택하는 것이 필수적입니다.
