중국 CNKA의 도매 태양광 서지 보호기는 1차 및 2차 테스트를 모두 거칩니다. 1차 테스트에는 사양에 지정된 공칭 방전 전류 In: 1.2/50 펄스 작동 전압 및 최대 펄스 전류 Iimp에 따라 실험을 수행하는 작업이 포함됩니다. 2차 테스트는 1차 테스트의 결과를 기반으로 하며 사양에 지정된 최대 펄스 전류 Iimp를 사용한 테스트를 포함합니다. T1 및 T2 서지 보호기는 이러한 1차 및 2차 임펄스 테스트를 기반으로 설계된 서지 보호기에 사용되는 일반적인 용어입니다.
|
제품 모델 |

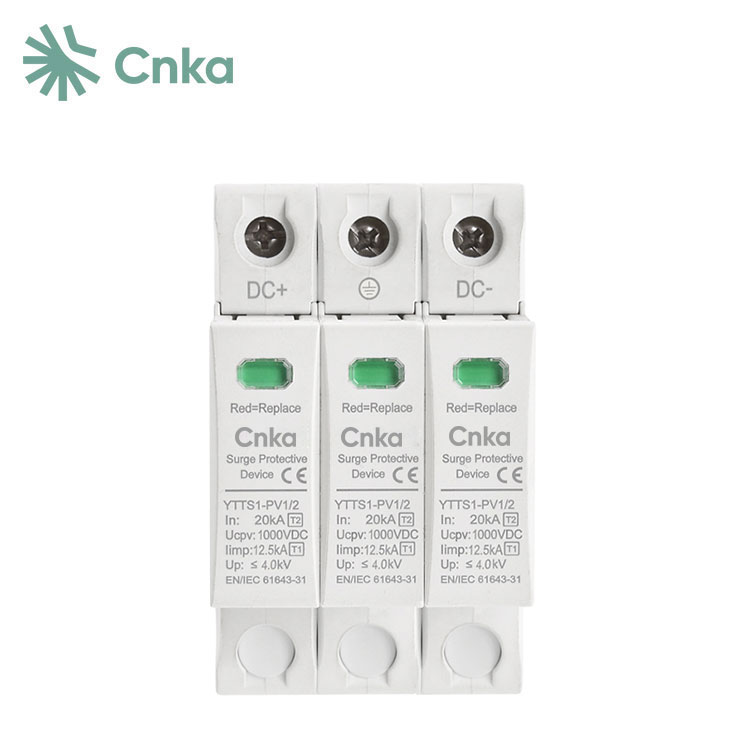

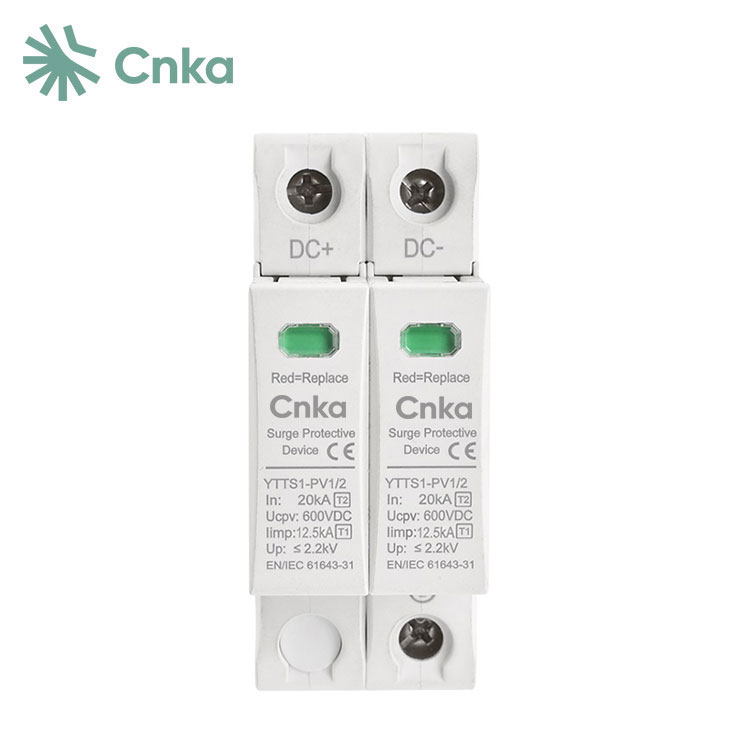

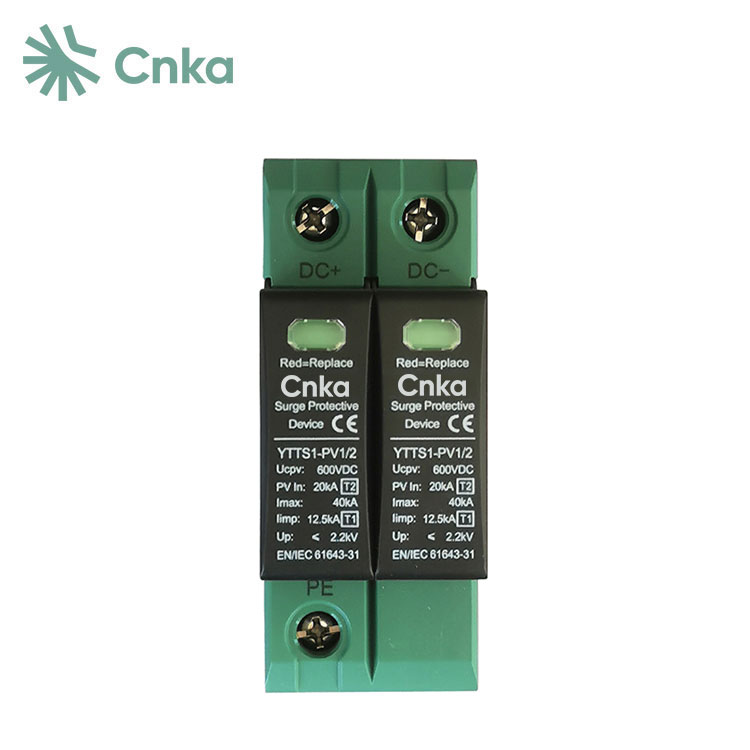

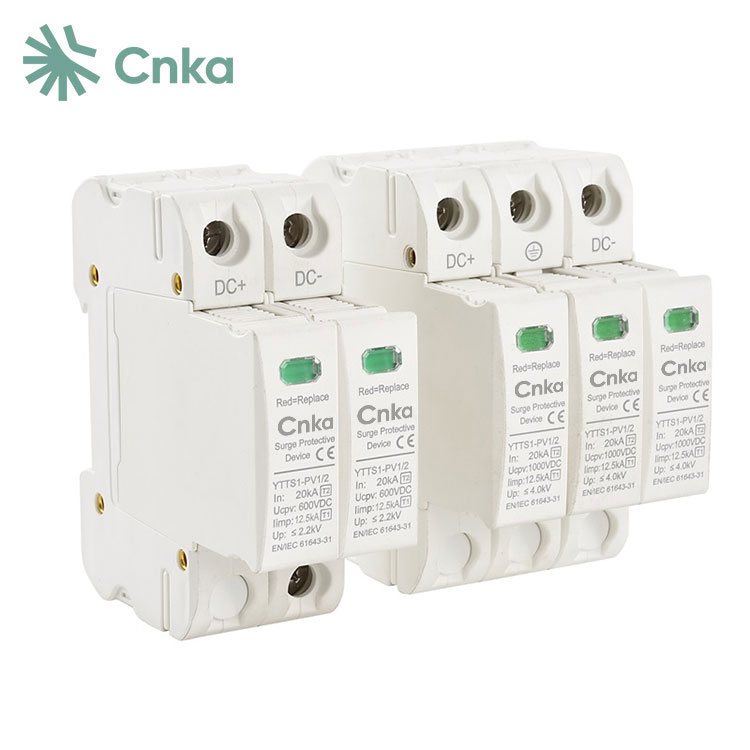

YTTS1-PV1/2 |
|
|
폴 |
2P |
3피 |
|
정격 주파수 |
포트 1개 |
|
|
SPD 카테고리 |
복합형 |
|
|
테스트 카테고리 |
클래스 I+II 테스트 |
|
|
색상 |
하얀색 |
|
|
최대 연속 |
600VDC |
1000VDC |
|
전압 보호 |
2.2kV 이하 |
4.0kV 이하 |
|
명목 방전 |
20kA |
20kA |
|
최대 방전량 |
40kA |
40kA |
|
임펄스 전류 림프 |
12.5kA |
12.5kA |
|
응답 시간 tA |
25ns 이하 |
|
|
크기 |
36x90x80 54x90x80 |
|
|
실패 표시 |
녹색:정상 빨간색:실패 |
|
|
전선 단면적 |
6~25mm² |
|
|
설치 방법 |
35mm 표준 레일 |
|
|
근무 환경 |
-40℃~+85℃ |
|
|
외장재 |
플라스틱 |
|
|
보호 수준 |
IP20 |
|
|
경영진 표준 |
IEC 61643-31 |
|
1. 다양한 설치 시나리오에서 널리 사용될 수 있습니다.
2. LPZ0B 시스템 파티션 아래 영역에 설치하기에 적합하며 건설 프로젝트의 3상 5선 캐비닛에 외부에서 내부로 설치하여 낙뢰 전류로 인한 간섭을 완화할 수 있습니다. 전압을 제한하기 위해 장치 근처에 설치할 수도 있습니다.
3. 지속적인 전류 누출을 방지하면서 저전압 보호 수준을 보장합니다.
Q: 내 태양광 시스템에 DC SPD를 어떻게 선택합니까?
A: PV 시스템에 적합한 SPD 모델을 선택하려면 SPD가 작동하는 온도, 시스템 전압, SPD의 단락 정격, SPD가 작동하는 파형 등의 요소를 고려하는 것이 중요합니다. SPD에서 요구하는 최소 방전 전류로부터 보호해야 합니다.
Q: 태양광에는 SPD가 필요합니까?
답변: 마이크로인버터와 짧은 DC 케이블, 긴 AC 케이블이 장착된 주거용 태양광 발전 시스템의 일시적인 서지로부터 집을 보호하려면 결합기 박스에 서지 보호 장치를 설치하는 것이 좋습니다.
Q: 태양계의 SPD란 무엇입니까?
A: CHYT 서지 보호 장치(SPD)는 일반적으로 태양광 발전 시스템, 특히 광전지(PV) 또는 DC 시스템에서 전기 서지 및 스파이크로부터 보호하기 위해 사용됩니다. 이러한 서지는 낙뢰를 포함한 다양한 요인으로 인해 발생할 수 있습니다. SPD는 유해한 전기 교란에 대해 안정적인 차폐 기능을 제공하여 태양광 발전 시스템의 원활한 작동과 수명을 보장합니다.
