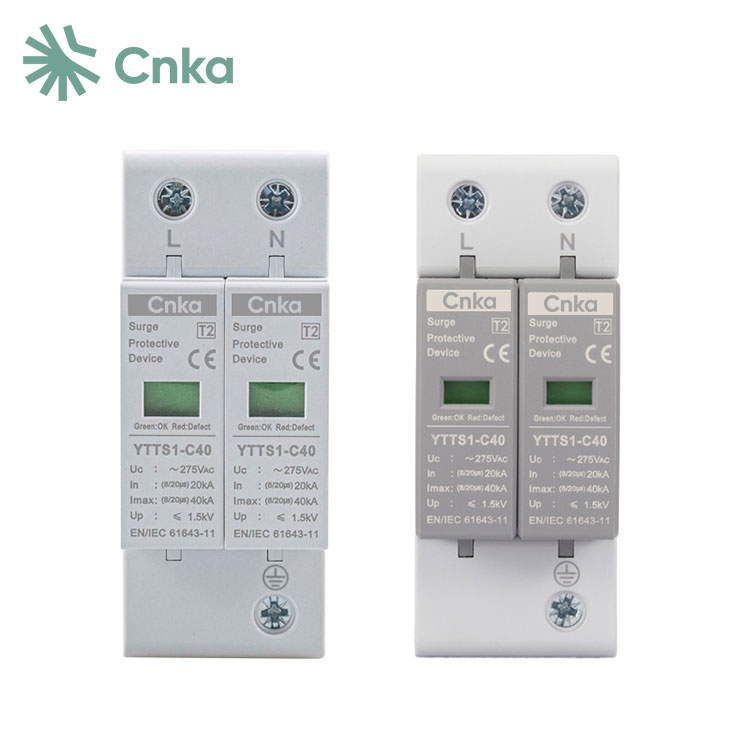

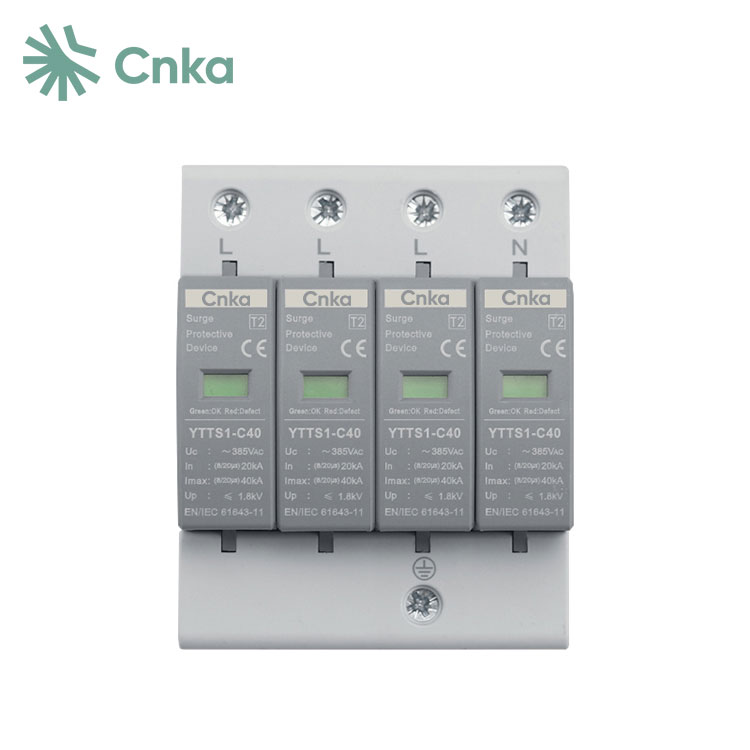

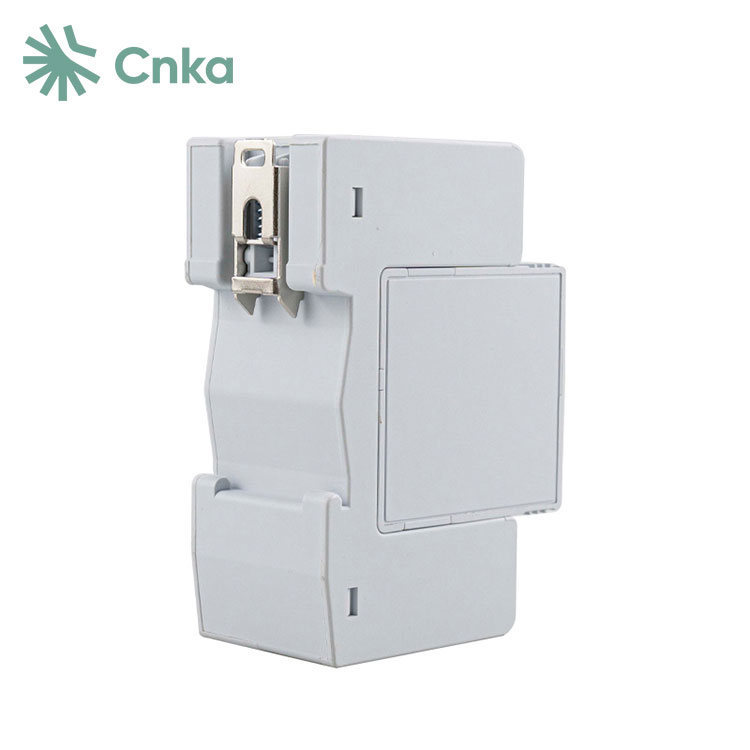

중국 공장인 CNKA의 도매 4극 AC SPD CE는 IEC 표준을 준수하여 50/60Hz 및 380V에서 작동하는 AC 전원 공급 시스템용으로 설계되었습니다. 이 장치는 35mm 가이드 레일에 장착할 수 있습니다. 온도 제어 회로 기술을 갖춘 4극 AC SPD는 F와 통합될 수 있어 건물의 저전압 BCD 낙뢰 보호 설치에 적합합니다. 일반적으로 저전압 낙뢰 보호 장치 바닥, 분전함 카운터, 중앙 통신실, 엘리베이터 제어실, 가변 제어실 및 전자 의료 장비가 들어 있는 분전함에 배치해야 합니다.
|
제품 모델 |
YTTS1-C40 |
||
|
폴 |
1P+N |
2P |
4P |
|
정격 주파수 |
포트 1개 |
||
|
SPD 카테고리 |
복합형 |
||
|
테스트 카테고리 |
2급 시험 |
||
|
최대 연속 작동 전압 Uc |
275VAC |
275VAC |
385VAC |
|
전압 보호 레벨 업(8/20μs) |
1.5kV 이하 |
1.5kV 이하 |
1.8kV 이하 |
|
공칭 방전 전류(8/20μs) |
20카 |
||
|
최대 방전 전류 Imax(8/20μs) |
40카 |
||
|
응답 시간tA |
25ns 이하 |
||
|
크기 |
18x90x72 |
36x90x72 |
72x90x72 |
|
실패 표시 |
녹색:정상 빨간색:실패 |
||
|
전선 단면적 |
6~25mm2 |
||
|
설치 방법 |
35mm 표준 레일 |
||
|
작업 환경 온도 |
-40℃~+85℃ |
||
|
외장재 |
플라스틱 |
||
|
보호 수준 |
IP20 |
||
|
경영진 표준 |
IEC61643-11 |
||
1 하우징에는 모듈식 열화 표시기가 있으며 난연성 특성이 포함되어 있습니다.
2 고용량과 빠른 응답 방전 기능을 제공합니다.
3 장치는 전선과 부스바 모두에 연결할 수 있는 다기능 단자를 사용합니다.
4 시각 창에는 정상 작동 상태에서는 녹색이 표시되고 오류 상태에서는 빨간색이 표시됩니다.
구체적으로는 단상 3선식, 중성점 접지를 갖춘 3상 4선식, 접지되지 않은 중성점을 갖는 3상 4선식 등이 있다. 이러한 회로의 설계는 최적의 서지 보호를 보장하기 위해 고유한 특성과 작동 환경에 맞게 조정되었습니다. 따라서 서지 보호 장치를 선택할 때 시스템의 특정 요구 사항에 따라 적절한 회로 유형을 선택하는 것이 중요합니다.
