중국 제조업체 CNKA는 TN-STN-C-STATIT 및 기타 전력 시스템을 포함하여 380V 전압의 AC 50/60Hz 시스템에 설치하기에 적합한 최신 판매 3상 AC 서지 보호 장치를 제공합니다. 이 장치는 LPZ1 또는 LPZ2와 LPZ3 사이의 연결 지점에서 사용하도록 설계되었습니다. 이 제품은 IEC61643-1 및 GB188021 표준을 준수하며 35mm 표준 레일 서지 보호 장치 모듈을 활용하고 향상된 안전성과 신뢰성을 위한 오류 해제 메커니즘을 갖추고 있습니다.
|
제품 모델 |
YTTS1-C40 |
||
|
폴 |

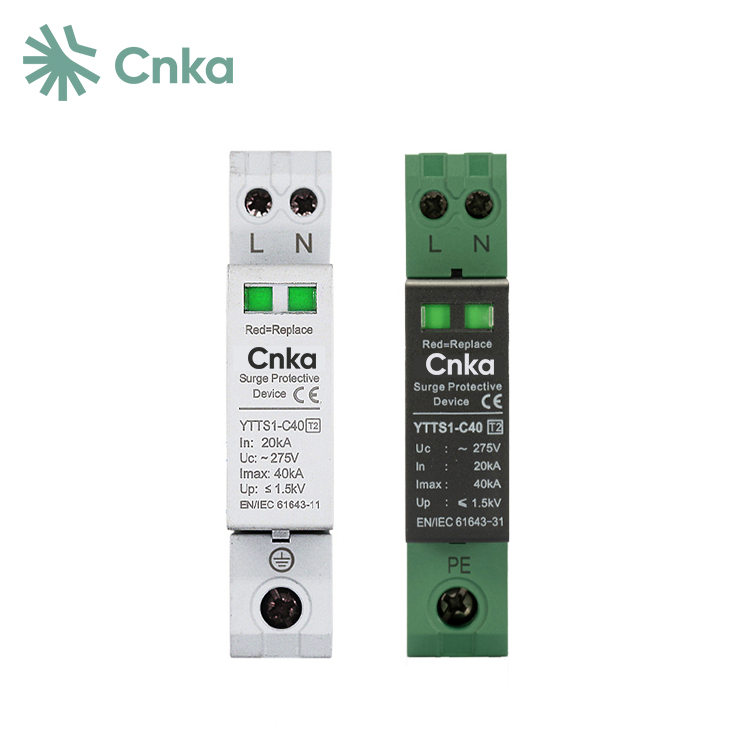

1P+N |

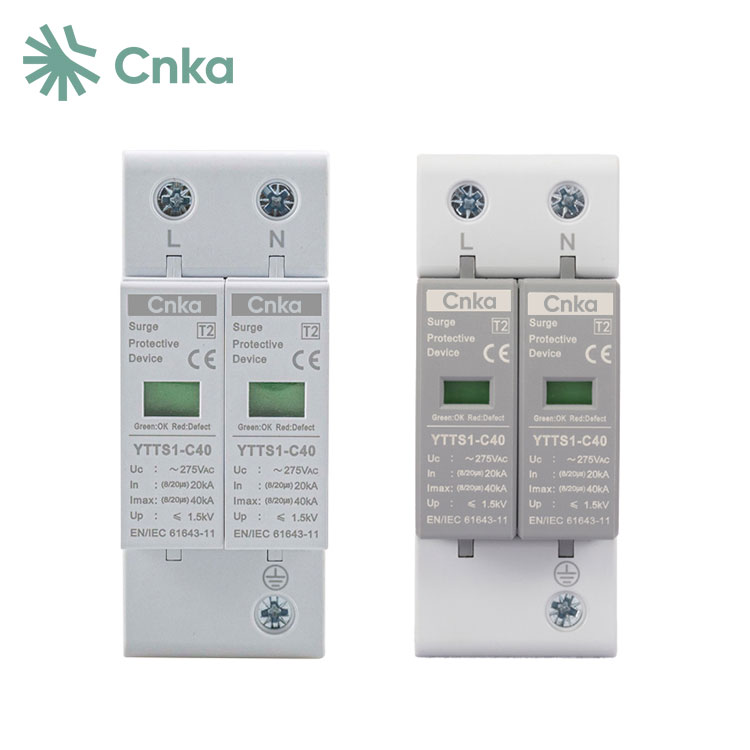

2P |

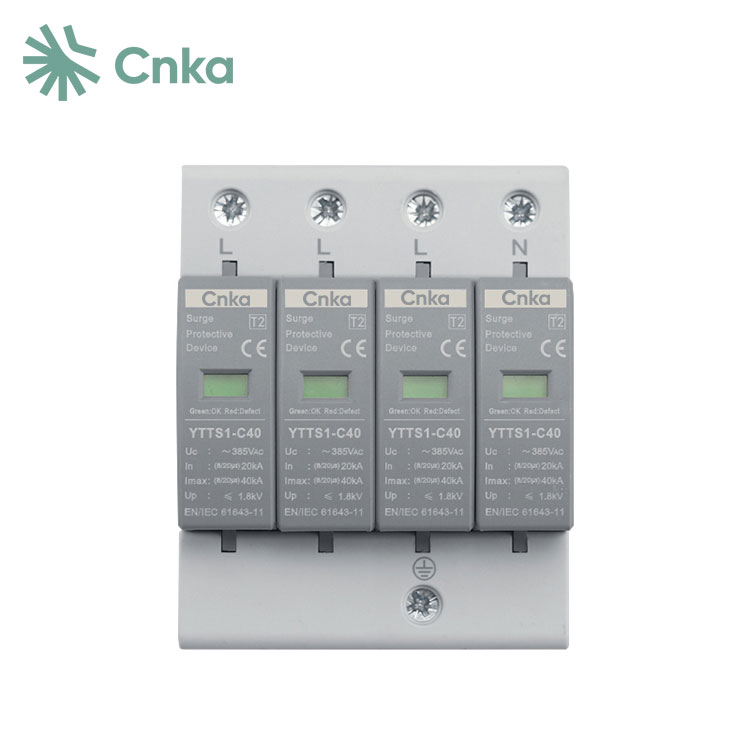

4P |
|
정격 주파수 |
포트 1개 |
||
|
SPD 카테고리 |
복합형 |
||
|
테스트 카테고리 |
2급 시험 |
||
|
최대 연속 작동 전압 Uc |
275VAC |
275VAC |
385VAC |
|
전압 보호 레벨 업(8/20μs) |
1.5kV 이하 |
1.5kV 이하 |
1.8kV 이하 |
|
공칭 방전 전류(8/20μs) |
20카 |
||
|
최대 방전 전류 Imax(8/20μs) |
40카 |
||
|
응답 시간tA |
25ns 이하 |
||
|
크기 |
18x90x72 |
36x90x72 |
72x90x72 |
|
실패 표시 |
녹색:정상 빨간색:실패 |
||
|
전선 단면적 |
6~25mm2 |
||
|

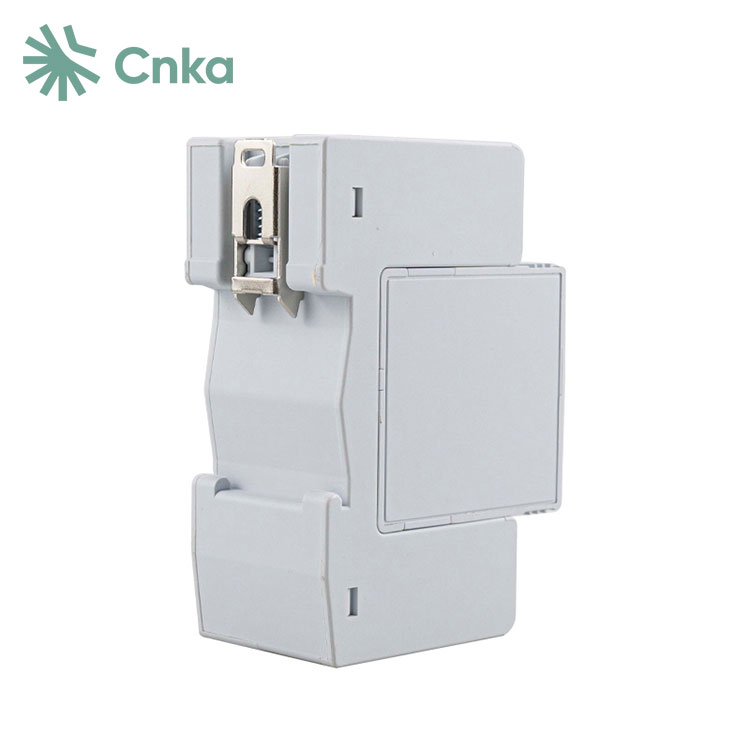

설치 방법 |
35mm 표준 레일 |
||
|
작업 환경 온도 |
-40℃~+85℃ |
||
|
외장재 |
플라스틱 |
||
|
보호 수준 |
IP20 |
||
|
경영진 표준 |
IEC61643-11 |
||
TN-S 또는 TN-C-S 시스템은 안정적인 접지 연결을 보장하기 위해 중성선과 접지선이 소스에서 분리되는 전기 구성입니다. 이 설정은 일반적으로 변압기 접지에 연결되어 케이블 파손 및 L-PE 결함을 최소화하는 데 도움이 됩니다. 그러나 이 시스템은 케이블, 설치 및 지속적인 유지 관리와 관련된 비용이 높기 때문에 상대적으로 비용이 많이 들 수 있습니다.
1 보호 간격이라고도 불리는 방전 간격은 일반적으로 특정 거리로 떨어져 있고 공기에 노출된 두 개의 금속 막대로 구성됩니다.
2 가스 방전관은 아르곤과 같은 불활성 가스로 채워진 유리 또는 세라믹 튜브 내에 밀봉된 한 쌍의 분리된 냉음극판으로 구성됩니다.
3 배리스터는 ZnO를 주성분으로 하는 금속 산화물 반도체로 만든 비선형 저항기로, 저항은 전압 변화에 매우 민감합니다.
4 억제 다이오드는 낮은 클램핑 전압 및 빠른 응답 시간과 같은 장점과 함께 클램핑 및 전압 제한 기능을 제공하는 다단계 보호 회로의 최종 보호 구성 요소 역할을 합니다.
5 초크 코일은 페라이트를 자기 코어로 활용하는 공통 모드 간섭 억제 장치입니다.
6 14파장 단락차단기는 낙뢰 스펙트럼 분석과 안테나 및 급전선의 정재파 이론을 바탕으로 개발된 마이크로파 신호 서지 보호 장치입니다.
